4 Asennus
4.1 Johdanto
tärkeää!
Tila johon keulapotkuri ja akku asenne-
taan tulee olla kuiva sekä hyvin tuule-
tettu.
Päämitat sivulla .

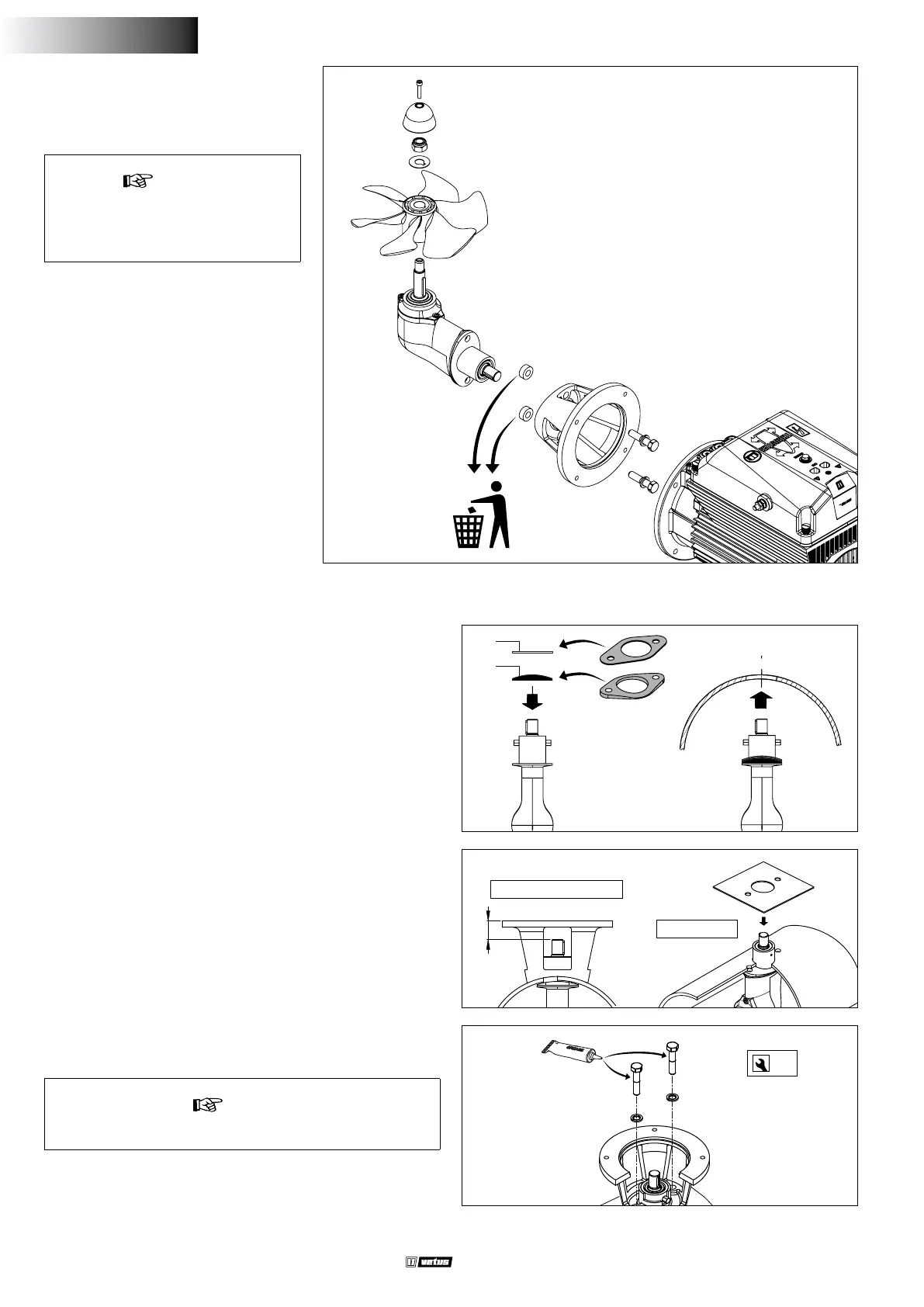

Keulapotkuri toimitetaan osissa, kuten on
esitetty.
4.2 Kulmavaihteiston ja moottorilaipan asennus
• Varmista että muovinen tiivistelevy (1) on asetettu päätekappa-
leen päälle.
• Laita yksi tiiviste (2) vetolaitteen ja tunnelin väliin.
• Laita vetolaitteen ja tiivisteen väliin ja tiivisteen ja tunnelin seinän
väliin tiivisteaine (polyuretaani* tai silikoni).
• Aseta vetolaite tunnelissa olevaan aukkoon.
Lisätiivisteet on tarkoitettu vetolaitteen täyttöön.
*) esimerkiksi Sikaex®-292.
• Voitele moottorilaipassa oleva reikä ja asenna laippa paikalleen.
• Tarkista nyt koko ‘H’, sen täytyy olla 70 - 76 mm.
• Aseta ylimääräinen tiiviste tunnelin ja välilaipan väliin mikäli koko
‘H’ on pienempi kuin 70 mm.
• Tarkista uudelleen mitta ‘H’.
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Kiinnitä laippa kulmavaihteistoon. Voitele kiinnityspulttien kier-
teet vesivaseliinilla *) ennen kiristämistä.
tärkeää!
Tarkista mahdolliset vuodot heti vesillelaskun yhteydessä.
*) Sopiva rasva on VETUS ‘Shipping Grease’, tuotekoodi: VSG.
ø 300 mm
