Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
A
D
A
A
D
B
=
=
D = 300 mm
A = 150 mm
B = 600...1200 mm
180º
<60º
Max. nivå
slagvatten

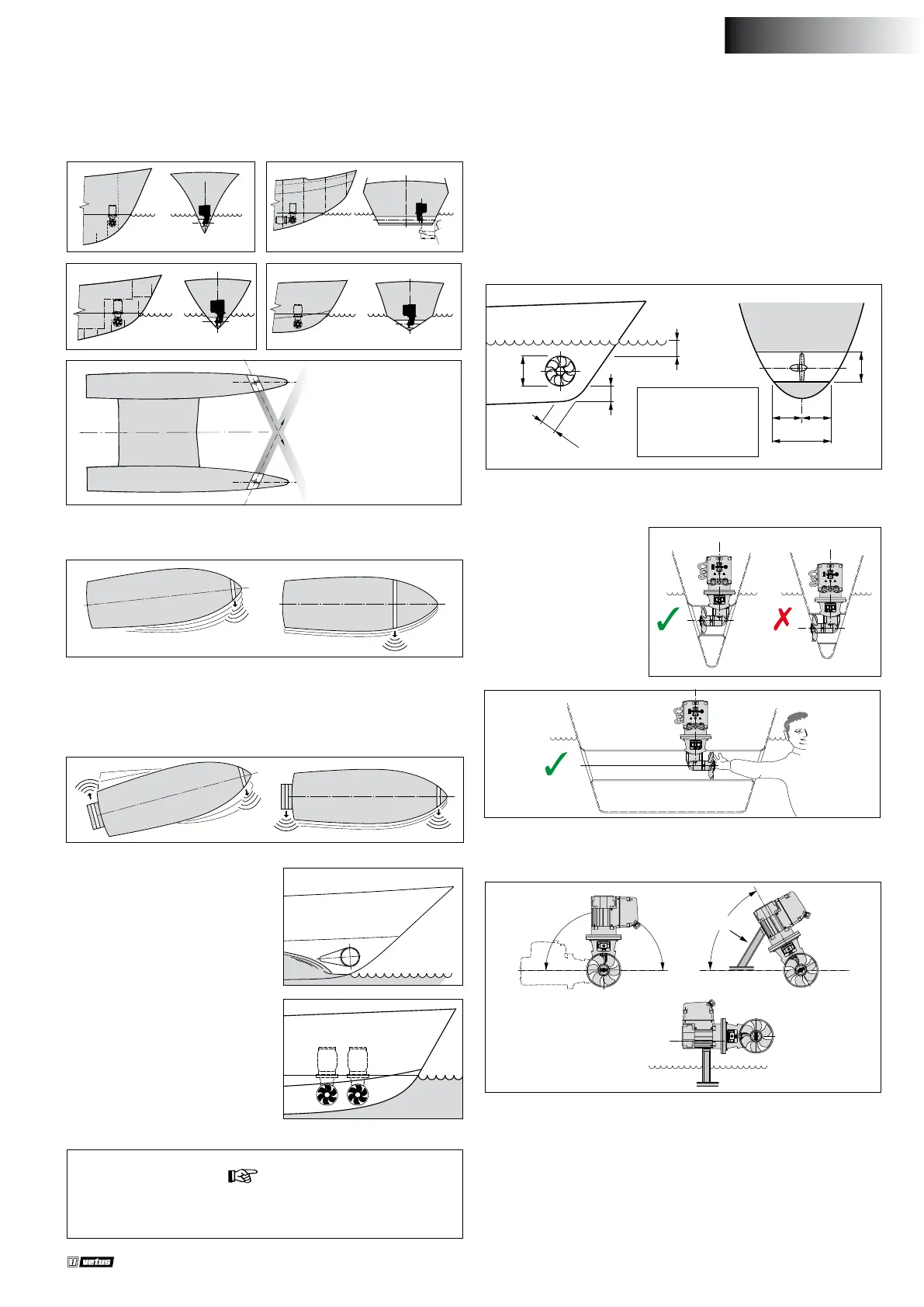

3.2 Bogpropellerns placering i tunnelröret
När bogpropellerns pla-
cering i tunneln bestäms
är det nödvändigt att se
till att propellern INTE
sticker ut ur tunneln.
- Bogpropellern kan byggas in i olika positioner, från horisontellt
till vertikalt.
- Om motorn placeras horisontellt eller snett, är det absolut nöd-
vändigt att stödja den.
- Elmotorn skall alltid placeras ovanför slagvattnets maximala nivå.
Propellern skall helst sitta i jämnhöjd med båtens centrumlinje, men
det måste samtidigt vara möjligt att nå den ifrån sidan av båten.
3 Rekommendationer för montering
Inbyggnadsexempel.
Tunneln placeras så långt fram i båtens för som möjligt för bästa möj-
liga resultat.
Uppställning 2
bogpropellrar i
katamaran
Om det förutom att kontrollera båtens rörelser i fören även är nöd-
vändigt att kontrollera akterskeppets rörelser i sidled kan ytterligare
en ‘bogpropeller’ monteras i båtens akter.
Vid montering i planande båtar
skall tunneln om möjligt monte-
ras på en sådan plats att den be-
nner sig ovanför vattenlinjen vid
planing, vilket innebär att den inte
längre ger något vattenmotstånd.
Montering av 2 bogpropellrar
bakom varandra för stora båtar.
Vid en sådan uppställning är det
beroende på väderlek o.s.v. möj-
ligt att använda en av eller båda
bogpropellrarna.
tips:
Vi avråder ifrån att montera två bogpropellrar i ett och samma
tunnelrör; detta ger inte dubbelt så stor drivkraft!
För bästa resultat är det viktigt att ta hänsyn till följande vid val av
tunnelrörets placering:
- Mått ‘A’ som anges i ritningen skall vara minst 0,5 x D (D är rörets
diameter).
- Tunnelrörets längd (mått ‘B’) skall vara 2 x D till 4 x D.
3.1 Tunnelns placering
SVENSKA
