Vetus BOWB285 - Slutmontering

Propellern skall nu ha ett spelrum på minst 1,5 mm runt om hela
tunnelväggen.

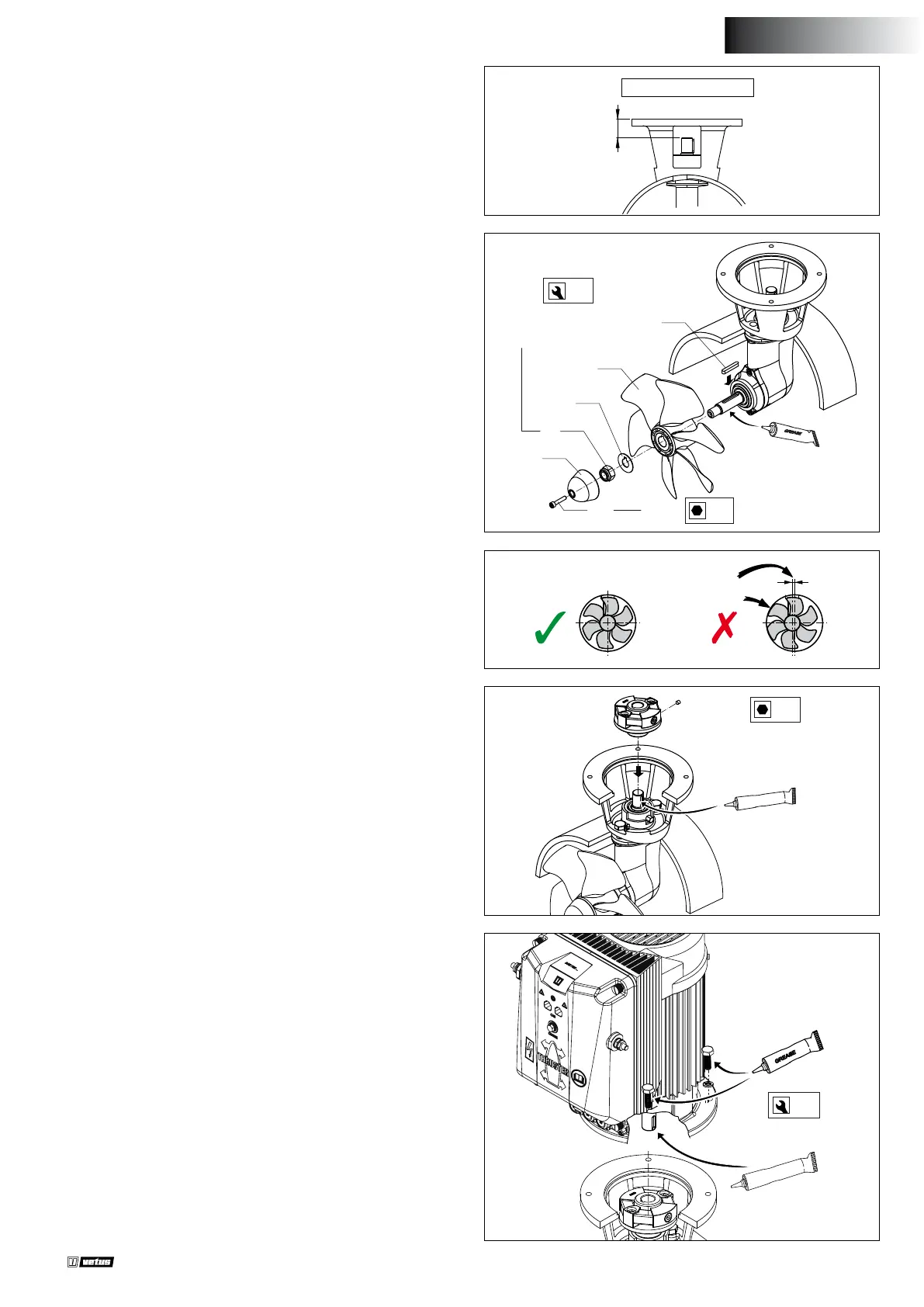

4.3 Slutmontering
• Kontrollera mått ‘H’ återigen.
• Fetta in ingående axeln med monteringsmassa; t.ex.. ‘Molykote®
G-n plus’.
• Montera den exibla kopplingen på ingående axeln från akter-
stycket och spärra kopplingen med låsskruven.
• Fetta in elmotorns axel med monteringsmassa; t.ex.. ‘Molykote®
G-n plus’.
• Fetta in bultarnas gängor med ‘växellådsolja för utombordare’ *)
och montera elmotorn på mellanänsen.
• Snurra på propellern för hand för att kontrollera att den roterar
lätt och att elmotorns axel följer med.
M6
4 - 5 Nm
3
Molykote® G-n plus
M6
5
M16 24
20 - 25 Nm
5 - 6 Nm
1
2
3
4
5
6
Outboard Gear
Grease
H
H = 70 - 76 mm
• Kontrollera att sprinten (1) är placerad i axelns sprintöppning.
• Fetta in propelleraxeln med ‘växellådsolja för utombordare’ *) och
montera propellern (2) med låsringen (3) och sexkantsmuttern (4).
• Spärra muttern med låsringens tunga.
• Montera zinkanoden (5) med bulten (6) på propelleraxeln.
*) Ett lämpligt fett är VETUS ”Shipping Grease” (fett för marint bruk),
art.nummer: VSG.
M10
20 - 25 Nm
17
Outboard Gear
Grease
Molykote® G-n plus
