4 Inbouw
4.1 Inleiding
Let op
De ruimte waarin de elektromotor van
de boegschroef wordt opgesteld en de
ruimte waarin de accu wordt opgesteld
dienen droog en goed geventileerd te
zijn.
Voor hoofdafmetingen zie tek. pag. 106.
De boegschroef wordt zoals is afgebeeld in
onderdelen geleverd.
4.2 Montage staartstuk en tussenens

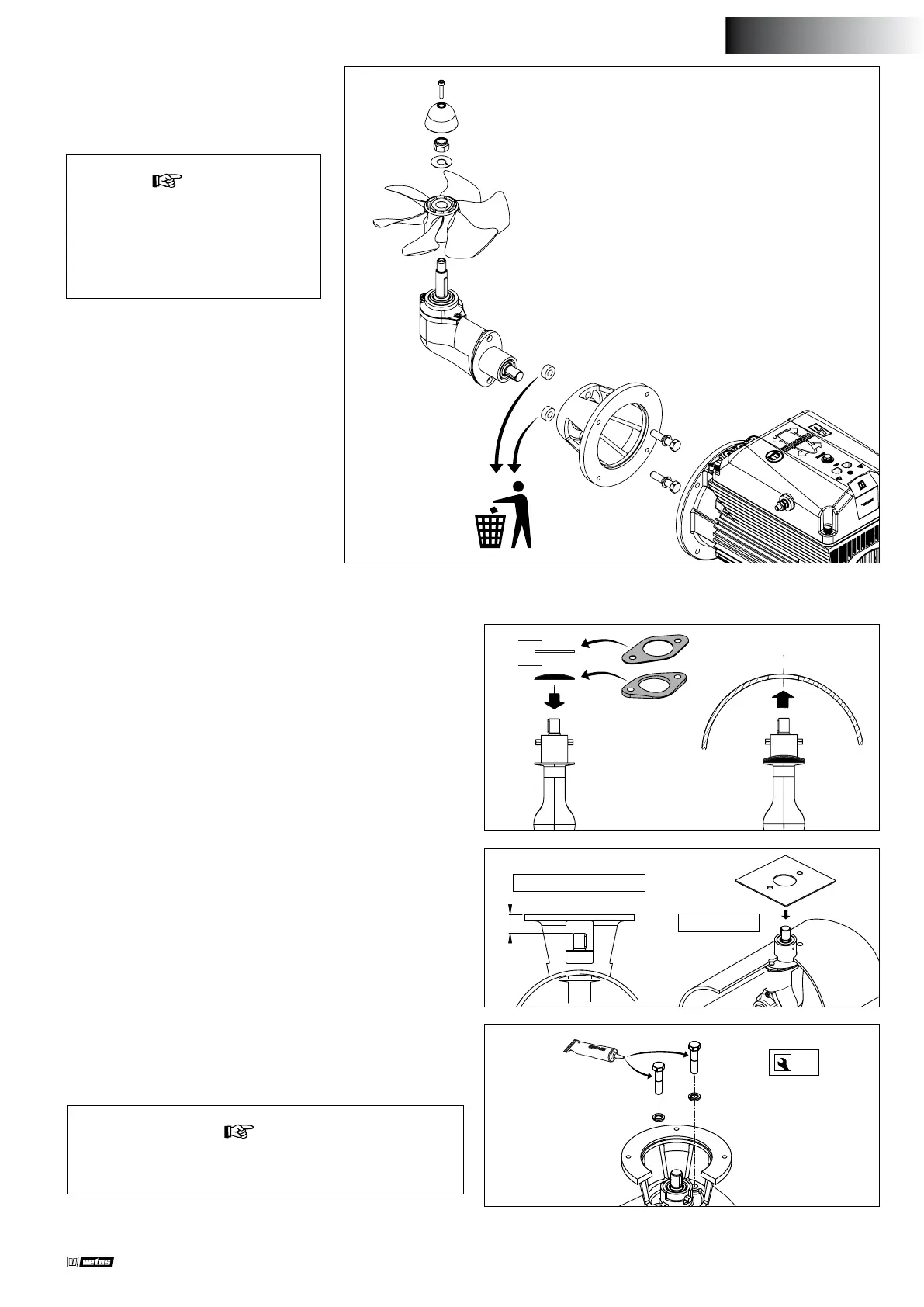

• Zorg dat de kunststof vulplaat (1) op het staartstuk is geplaatst.
• Breng één pakking (2) aan tussen staartstuk en tunnelbuis.
• Breng tussen staartstuk en pakking en tussen pakking en tunnel-
buiswand een afdichtmiddel (poly-urethaan* of siliconen)aan.
• Plaats het staartstuk in het gat in de tunnelbuis.
Extra pakkingen dienen om het staartstuk te kunnen uitvullen.
*) b.v. Sikaex®-292.
• Vet het gat in de tussenens in en breng de tussenens op zijn
plaats.
• Controleer nu maat ‘H’, deze moet 70 - 76 mm bedragen.
• Plaats een extra pakking tussen de tunnelbuis en tussenens in-
dien maat ‘H’ kleiner is dan 76 mm.
• Controleer nu nogmaals maat ‘H’.
ø 300 mm
1
2
H
H = 70 - 76 mm
H < 70 mm
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Monteer nu de tussenens denitief op het staartstuk, vet de
schroefdraad van de bouten in met ‘outboard gear grease’ *) alvo-
rens deze te monteren.
Let op
Controleer op mogelijke lekkage onmiddellijk nadat het schip
te water is gelaten
*) Een geschikt vet is VETUS ‘Shipping Grease’, Art. code: VSG.
020814.02 11
