B+
12 V 12 V
5
6
2
3
12 V 12 V
2
1
4
12 V 12 V 12 V 12 V
48 Volt
+ 48 Volt
–
7

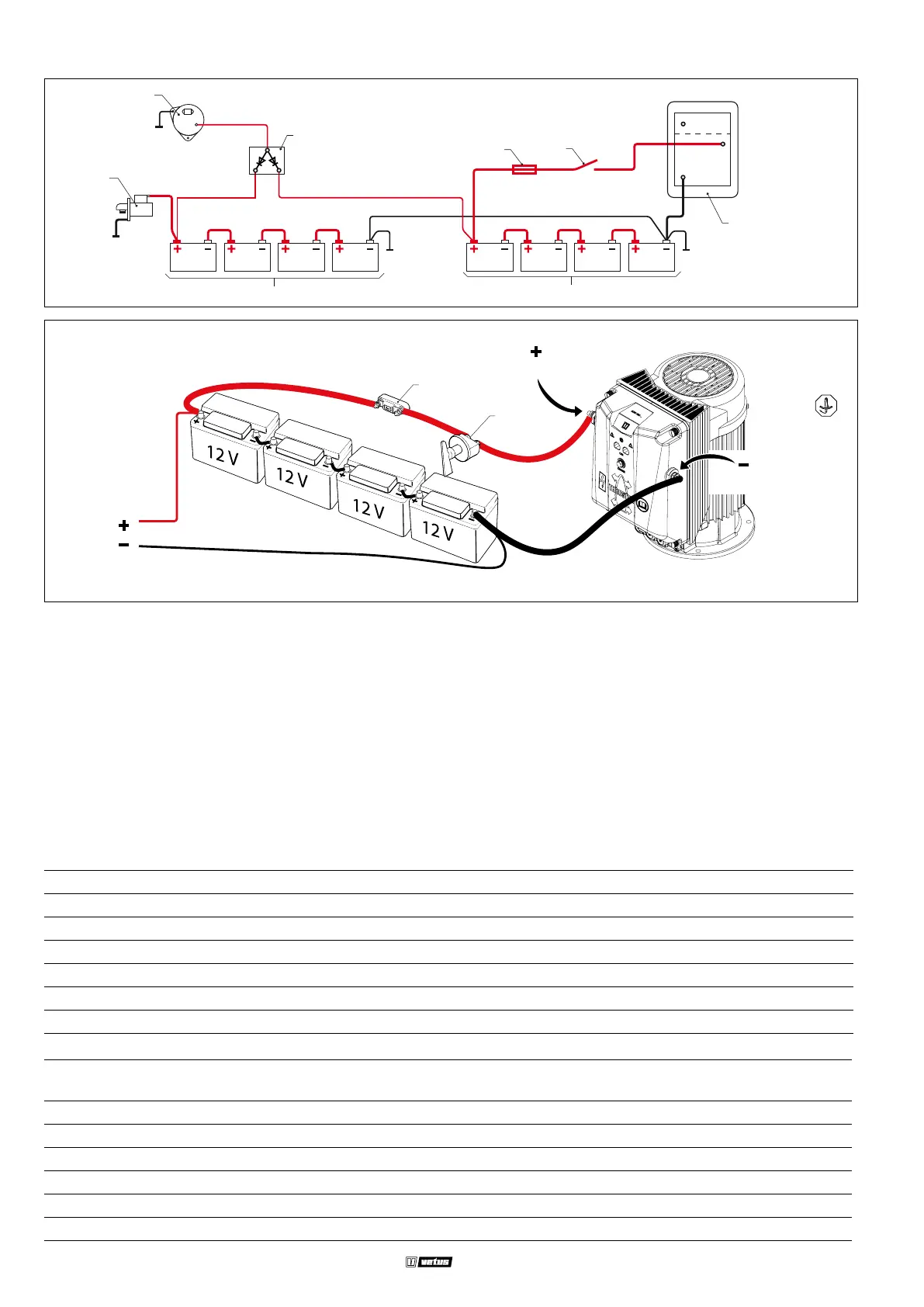

Aansluiting accu's en laadcircuit bij een 48 Volt boordnet
Connection of batteries and charging circuit with a 48 volt
on-board supply
Anschluss der Akkus und Ladekreis bei einem 48-Volt-Bord-
netz
Raccordement des batteries et du système de charge sur un
circuit de bord 48 V
Conexión de las baterías y del circuito de carga para una red
de a bordo de 48 voltios
Allacciamento batterie e circuito di carica in presenza di rete
di bordo a 48 Volt
Tilslutning af batterier og ladekreds ved et 48 volts net om
bord
Anslutning batterier och laddningskrets vid ett 48 V elnät
ombord
Tilkobling batterier og ladekrets ved et 48-volts strømnett
ombord
Akkujen ja latauspiirin liitäntä aluksen 48 V:n virtalähteessä
Podłączenie akumulatorów i obwodów ładowania do sieci
pokładowej 48 V
48 Volt
4
3
8 - 10 Nm
(6 - 7 ft-lbf)
48 Volt
48 Volt
9.5
BOWB285/300/320
1 Aansluitkast boegschroef (of hekschroef) Connection box thruster (or stern thruster) Anschlussbox Strahlruder (Bug oder Heck)
2 Accu Battery Akku
3 Hoofdzekering Main fuse Hauptsicherung
4 Hoofdschakelaar Main switch Hauptschalter
5 Dynamo Alternator Dynamo
6 Startmotor Starter motor Anlasser
7 Diodebrug Battery isolator Diodenbrücke
1
Boîtier de connexion du propulseur (proue
ou étrave)
Caja de conexión propulsor de proa (o
popa)
Scatola di connessione del propulsore (o
propulsore di poppa)
2 Batterie Batería Batteria
3 Fusible principal Fusible principal Fusibile principale
4 Interrupteur principal Interruptor principal Interruttore principale
5 Dynamo Dínamo Dinamo
6
Démarreur Motor de arranque Motorino di avviamento
7 Pont à diodes Puente de diodo Ponticello diodo
112 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
