9.4

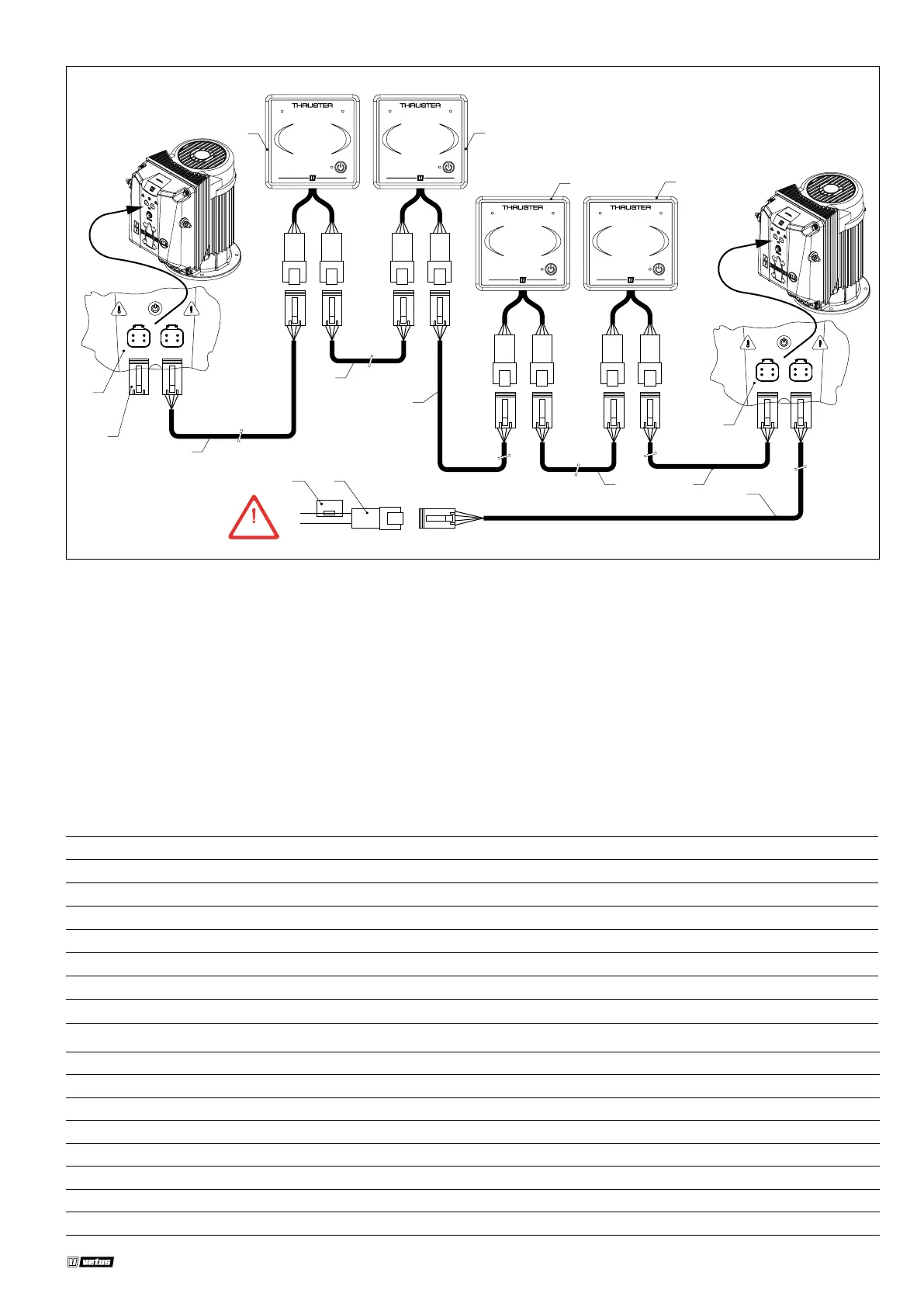

1 Keulapotkurin liitäntärasia Skrzynka przyłączeniowa pędnika dziobowego
2 Peräpotkurin liitäntärasia Skrzynka przyłączeniowa pędnik rufowy
3 Keulapotkurin ohjauspaneeli Panel sterowania pędnik dziobowy
4 Peräpotkurin ohjauspaneeli Panel sterowania pędnik rufowy
5 CAN-väylän syöttö Zasilanie magistrali CAN
6 Ohjausjännitteen sulake Bezpiecznik sterowania
7 Kytkentäkaapeli Kabel przyłączeniowy
8 Terminaattori Terminator
1 Bovpropellens klemkasse Kopplingsbox bogpropeller Koblingsboks for baugpropell
2 Hækpropellens klemkasse Kopplingsbox akterpropeller Koblingsboks for hekkthruster
3 Betjeningspanel til bovpropel Kontrollpanel bogpropeller Kontrollpanel for baugpropell
4 Betjeningspanel til hækpropel Kontrollpanel akterpropeller Kontrollpanel for hekkthruster
5 CAN-busforsyning CAN-bus tillförsel CAN-bus tilførsel
6 Styrespændingssikring Kontroll spänning säkring Sikringskontroll for spenning
7 Tilslutningskabel Anslutningskabel Tilkoblingskabel
8 Impedansmodstand Terminator Terminator
+
–
5
6
4
4
3
3
8
2
7
7
7
7
7
7
1
12 V
En bovpropel OG en hækpropel.
To (2) rorstationer. Diagrammet ovenfor kan udvides til
maks. re (4) rorstationer.
En bogpropeller OCH en akterpropeller.
Två (2) manöverstationer. Diagrammet ovan kan utökas
med upp till fyra (4) manöverplatser.
Én baugpropell OG én hekkthruster.
To (2) rorkanaler. Skjemaet ovenfor kan utvides til opptil
re (4) rorkanaler.
Keulapotkuri JA peräpotkuri.
Kaksi (2) ruoriasemaa. Yllä oleva kaavio voidaan laajentaa
enintään neljään (4) ruoriasemaan.
Jeden pędnik dziobowy ORAZ jeden pędnik rufowy,
dwie sterówki. Schemat może zostać rozszerzony do
maksymalnie czterech (4) sterówek.
020814.02 111
Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
