Vetus BOWB285 - Page 110

9.3
+
–
5
6
4
3
8
2
7
7
7
7
1
12 V

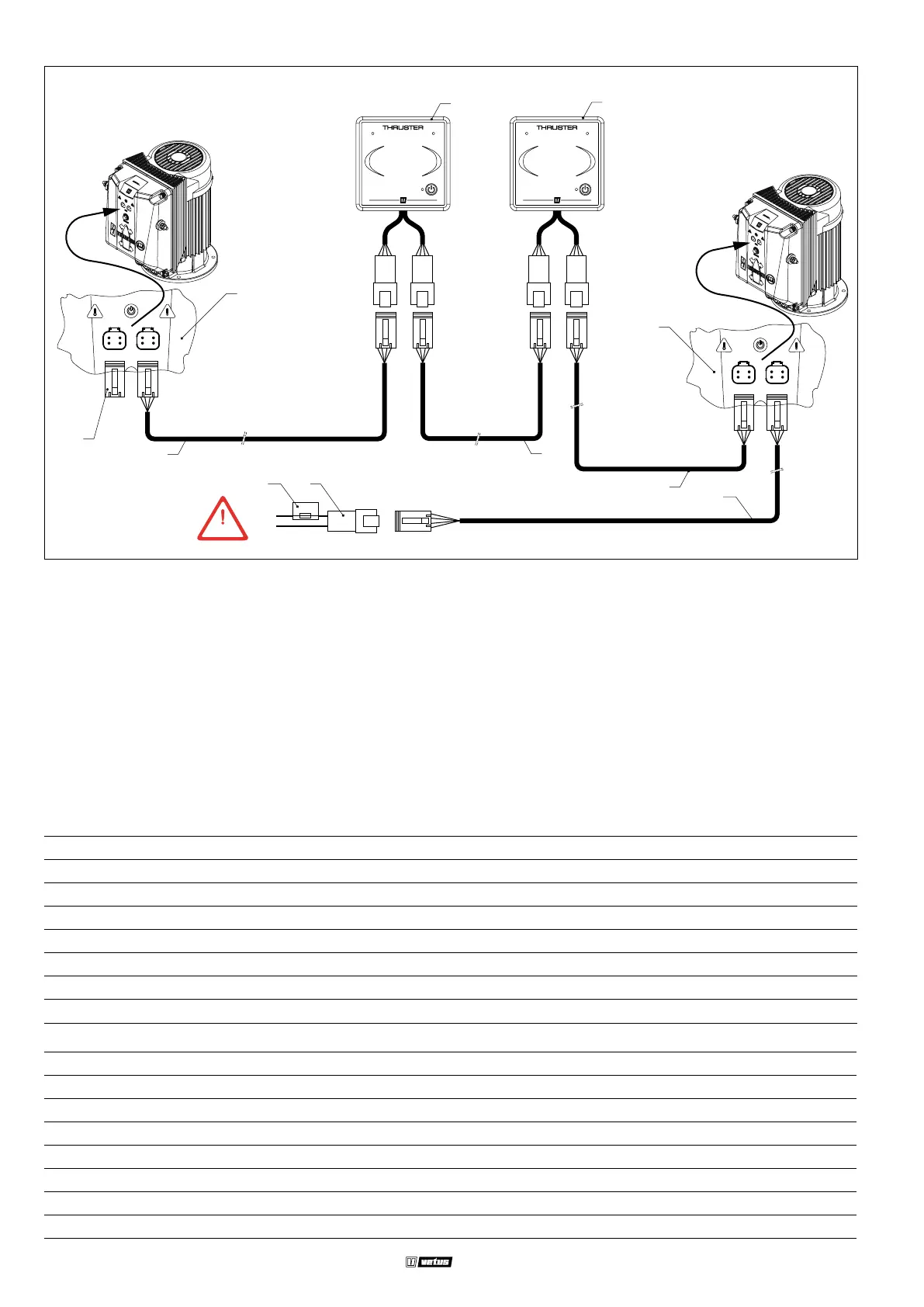

1 Aansluitkast boegschroef Verbindungsbox von Bugstrahlruder Caja de conexión propulsor de proa
2 Aansluitkast hekschroef Verbindungsbox Heckstrahlruder Caja de conexión propulsor de popa
3 Bedieningspaneel boegschroef Bedienfeld von Bugstrahlruder Panel de control propulsor de proa
4 Bedieningspaneel hekschroef Bedienfeld von Heckstrahlruder Panel de control propulsor de popa
5 CAN-bus voeding CAN-Bus-Versorgung Alimentación del CAN-bus
6 Stuurstroomzekering Steuerstrom Sicherung Fusible de tensión de control
7 Aansluitkabel Verbindungskabel Cable de conexión
8 Terminator Abschluss Terminador
1 Connection box bow thruster Boîtier de connexion du propulseur à étrave Scatola di connessione del propulsore di prua
2 Connection box stern thruster Boîtier de connexion du propulseur de proue Scatola di connessione del propulsore di poppa
3 Control panel bow thruster Panneau de commandes du propulseur d'étrave Pannello di controllo del propulsore di prua
4 Control panel stern thruster Panneau de commandes du propulseur de proue Pannello di controllo del propulsore di poppa
5 CAN-bus supply Alimentation CAN-bus Alimentazione CAN-bus
6
Control voltage fuse Fusible régulateur de tension Fusibile della tensione di comando
7 Connection cable Câble de raccordement Cavo di collegamento
8 Terminator Terminateur Terminatore
Eén boegschroef EN één hekschroef, Eén stuurstand (8.3)
of twee stuurstanden (8.4). Het schema kan worden uitge-
breid tot maximaal vier (4) stuurstanden.
Thrusters (bow AND stern), One (1) (8.3) or two (2) (8.4)
helm stations. The diagram can be extended to up to four
(4) helm stations.
Ein Bugstrahlruder UND ein Heckstrahlruder.
Zwei (2) Helmstationen. Das Diagramm kann auf bis zu vier
(4) Helmstationen erweitert werden.
Une hélice d'étrave ET une hélice de poupe.
Deux (2) postes de barre. Le diagramme ci-dessus peut être
étendu à quatre (4) postes de barre.
Un propulsor de proa Y un propulsor de popa.
Dos (2) estaciones de timón. El diagrama anterior puede
ampliarse hasta cuatro (4) estaciones de de timón.
Un'elica di prua E un'elica di poppa. Due (2) plance di
comando. Lo schema di cui sopra può essere esteso a un
massimo di quattro (4) plance di comando.
110 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
