9.1
+
–
3 (4)
8
7
1 (2)
5
6
7
12 V
Eén boegschroef (of hekschroef), Eén
stuurstand
One (1) thruster (bow or stern),
One (1) helm station
Ein (1) Strahlruder (Bug oder Heck),
Eine (1) Helmstation
Un (1) propulseur (proue ou étrave),
Un (1) poste de barre
Un (1) propulsor (proa o popa),
Una (1) estación de timón
Un (1) propulsore (prua o poppa),
Una (1) plancia di comando
En (1) propel (bov- eller hækpropel)
Én (1) rorstation
En (1) propeller (för eller akter)
En (1) manöver station
Én (1) propell (baugen eller hekk) En
(1) rorkanaler
Yksi (1) potkuri (keula- tai perä-)
Yksi (1) ruoriasema
Jeden (1) pędnik dziobowy (lub
pędnik rufowy), Jedna (1) sterówka
1

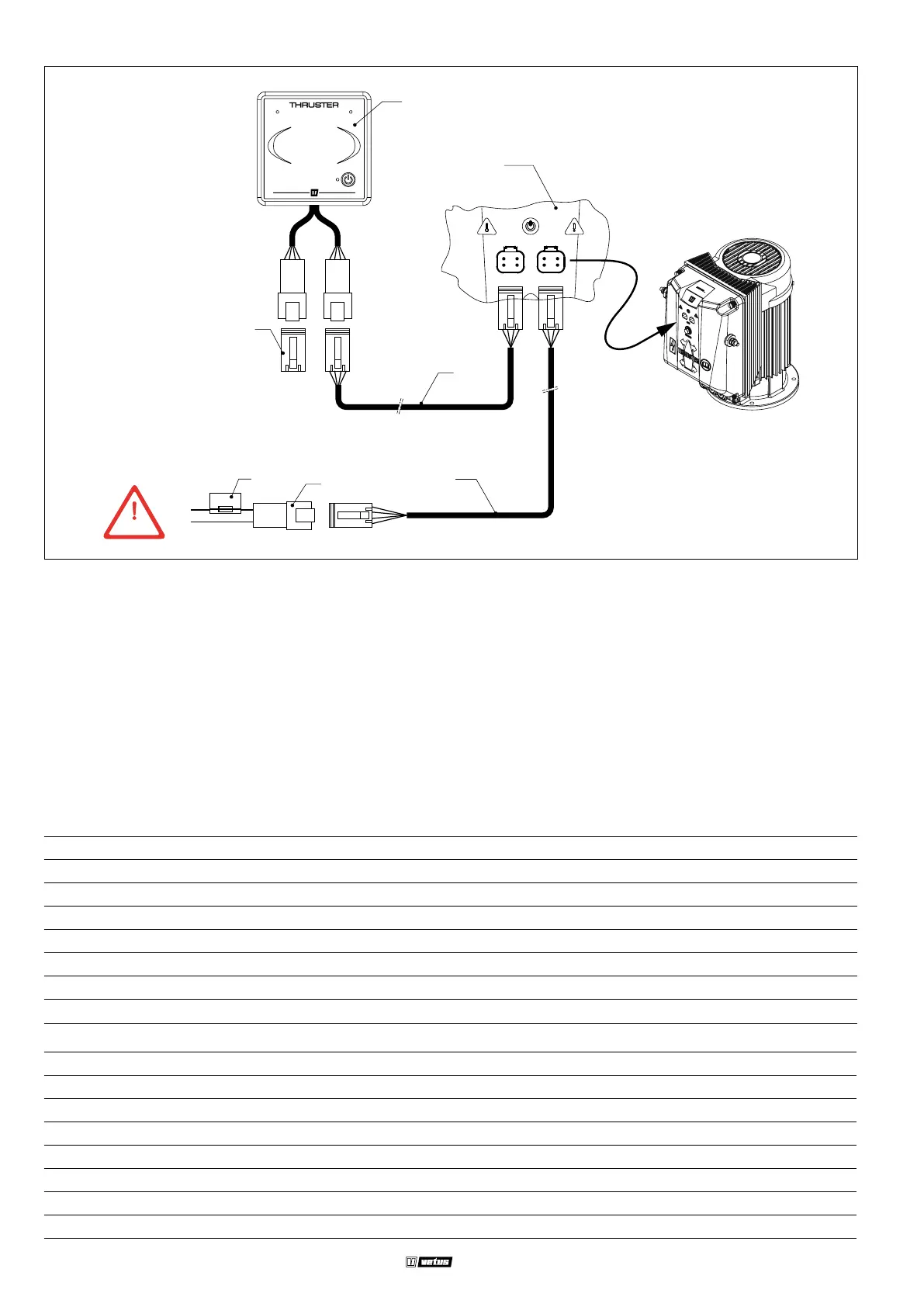

Connection box bow thruster
Boîtier de connexion du propulseur à étrave Scatola di connessione del propulsore di prua
2 Connection box stern thruster Boîtier de connexion du propulseur de proue Scatola di connessione del propulsore di poppa
3 Control panel bow thruster Panneau de commandes du propulseur d'étrave Pannello di controllo del propulsore di prua
4 Control panel stern thruster Panneau de commandes du propulseur de proue Pannello di controllo del propulsore di poppa
5 CAN-bus supply Alimentation CAN-bus Alimentazione CAN-bus
6
Control voltage fuse
Fusible régulateur de tension Fusibile della tensione di comando
7 Connection cable Câble de raccordement Cavo di collegamento
8 Terminator Terminateur Terminatore
1 Aansluitkast boegschroef Verbindungsbox von Bugstrahlruder Caja de conexión propulsor de proa
2 Aansluitkast hekschroef Verbindungsbox Heckstrahlruder Caja de conexión propulsor de popa
3 Bedieningspaneel boegschroef Bedienfeld von Bugstrahlruder Panel de control propulsor de proa
4 Bedieningspaneel hekschroef Bedienfeld von Heckstrahlruder Panel de control propulsor de popa
5 CAN-bus voeding CAN-Bus-Versorgung Alimentación del CAN-bus
6 Stuurstroomzekering Steuerstrom Sicherung Fusible de tensión de control
7 Aansluitkabel Verbindungskabel Cable de conexión
8 Terminator Abschluss Terminador
108 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
