96 | CFW700
HMI y Programación Básica
Español
Español
Status del convertidor:
 LOC: fuente de comandos o referencias local.
 REM: fuente de comandos o referencias remoto.
 : sentido de giro conforme las flechas.
 CONF: configuración. Indica que el convertidor de frecuencia esta en la rutina de “Start-up
Orientado” o con programación de parámetros incompatibles. Consulte la sección
Incompatibilidad de Parámetros en el manual de programación del CFW700.
 SUB: subtensión.
 RUN: convertidor habilitado y/o frenado CC activo.
Modo Monitoreo
 Es el estado inicial de la HMI luego de la energización y de la pantalla
de inicialización, con valores estándar de fábrica.
 El campo Menú no está activo en este modo.
 Los campos display principal, display secundario de la HMI y la barra
para monitoreo indican los valores de tres parámetros predefinidos por
P0205, P0206 y P0207.
 Partiendo del modo de monitoreo, al presionar la tecla ENTER/MENÚ
se conmuta para el modo parametrización.
Modo Parametrización
Nivel 1:
 Este es el primer nivel del modo parametrización. Es posible elegir el
grupo de parámetros utilizando las teclas y .
 Los campos display principal, display secundario, barra para monitoreo
de variables y unidades de medida no son mostrados en este nivel.
 Presione la tecla ENTER/MENÚ para ir al nivel 2 del modo parametrización
– selección de los parámetros.
 Presione la tecla BACK/ESC para retornar al modo monitoreo.
Nivel 2:
 El número del parámetro es exhibido en el display principal y el seu
contenido en el display secundario.
 Use las teclas y para encontrar el parámetro deseado.
 Presione la tecla ENTER/MENÚ para ir al nivel 3 del modo parametrización
– alteración del contenido de los parámetros.
 Presione la tecla BACK/ESC para retornar al nivel 1 del modo
parametrización.
Nivel 3:
 El contenido del parámetro es exhibido en el display principal y el número
del parámetro en el display secundario.
 Use las teclas y para configurar el nuevo valor para el parámetro
seleccionado.
 Presione la tecla ENTER/MENÚ para confirmar la modificación (grabar
el nuevo valor) o BACK/ESC para cancelar la modificación (no graba
el nuevo valor). En ambos los casos la HMI retorna para el nivel 2 del
modo parametrización.

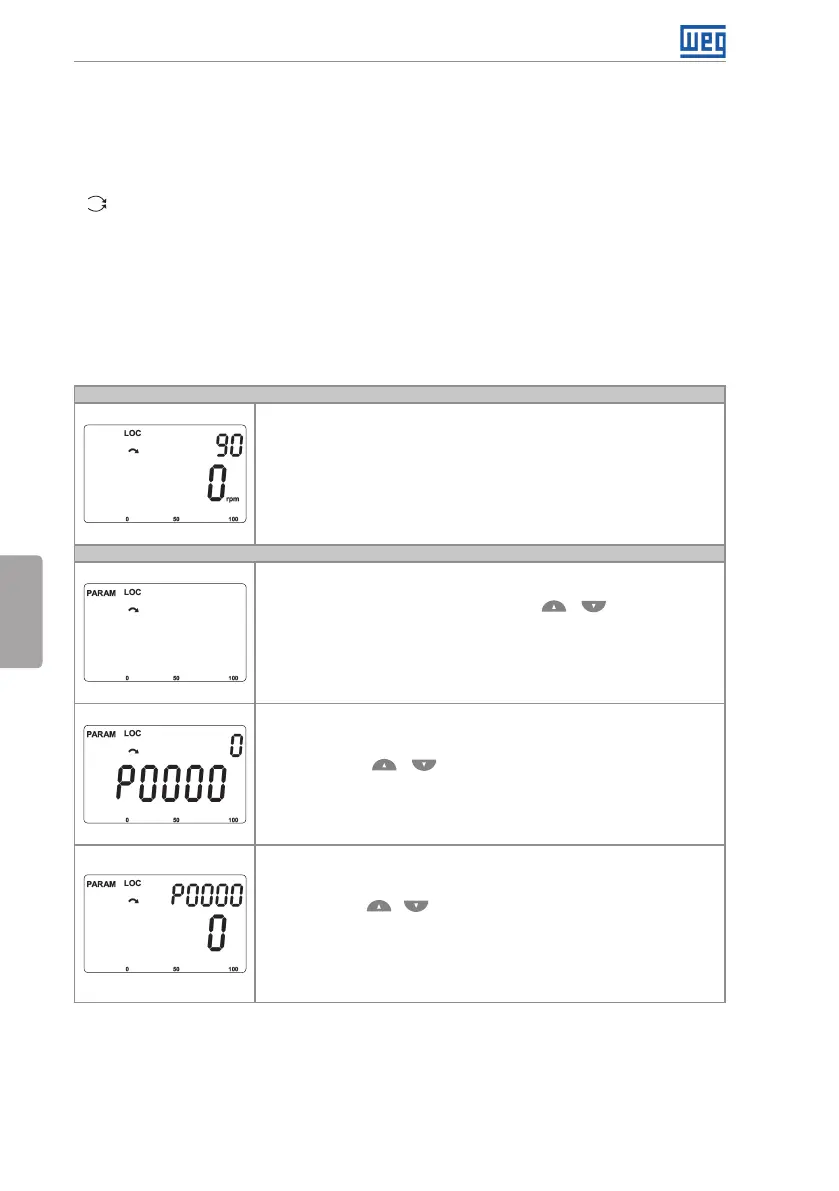

Figura 4.3: Modos de operación de la HMI
La HMI puede ser instalada o retirada del convertidor de frecuencia con el mismo energizado
o desenergizado.
El HMI suministrado con el producto puede también ser utilizado para comando remoto del
