APPENDIX A - DIAGRAMS AND FIGURES
ANEXO A - DIAGRAMAS Y FIGURAS
ANEXO A - DIAGRAMAS E FIGURAS
3
11
9
4
5
8
7
2
12
1
10
1
3
2
5
4
6
8
9
10
1
Frame sizes A, B and C / Tamaño A, B y C /
Mecânicas A, B e C
Frame sizes D and E / Tamaños D y E /
Mecânicas D e E
1 - Mounting supports (for through
the wall mounting)
2 - Rear part of the inverter (external
part for flange mounting)
3 - Fan with mounting support
4 - Control accessory module (refer to the
section 7.2 ACCESSORIES on page
58)
5 - FLASH memory module (not included)
6 - Front cover (frame size A, B and C)
7 - Control rack cover (frame size D and E)
8 - Keypad
9 - Status LED
10 - CC700 control board
11 - Bottom front cover (frame size D and E)
12 - Hoisting eye (only frame size E)
1 - Soporte de fijación (para el montaje en
superficie)
2 - Parte trasera del convertidor (parte
externa para montaje en brida)
3 - Ventilador con soporte de fijación
4 - Módulo accesorio de control (consulte
sección 7.2 ACCESORIOS en la página
127)
5 - Módulo de memoria FLASH (no incluido)
6 - Tapa frontal (tamaño A, B y C)
7 - Tapa del rack de control (tamaño D y E)
8 - HMI
9 - LED de estado (STATUS)
10 - Tarjeta de control CC700
11 - Tapa frontal inferior (tamaño D y E)
12 - Chapa para izaje (solamente
tamaño E)
1 - Suportes de fixação (para montagem em
superfície)
2 - Parte traseira do inversor (parte externa
para montagem em flange)
3 - Ventilador com suporte de fixação
4 - Módulo acessório de controle (consulte
seção 7.2 ACESSÓRIOS na página 195)
5 - Módulo de memória FLASH (não incluído)
6 - Tampa frontal (mecânica A, B e C)
7 - Tampa do rack de controle (mecânica D e E)
8 - HMI
9 - LED de estado (STATUS)
10 - Cartão de controle CC700
11 - Tampa frontal inferior (mecânica D e E)
12 - Chapa para içamento (somente
mecânica E)

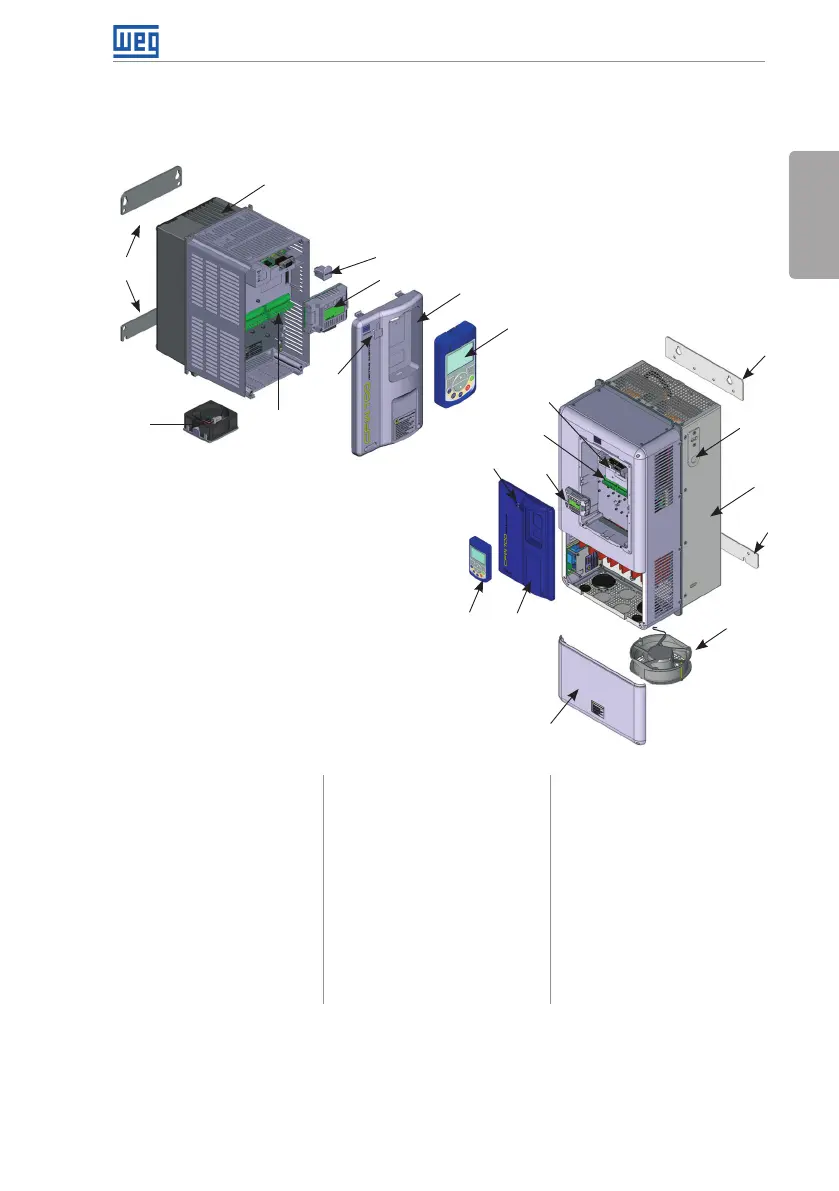

Figure A.1: Main components of the CFW700
Figura A.1: Principales componentes del CFW700
Figura A.1: Componentes principais do CFW700
