WEG CFW700 - Data for the HMI Installation at the Cabinet Door or Command Panel-MM (In)

CFW700 | 205
Appendix A / Anexo A
Appendix A
Anexo A
35.0 [1.38]
28.5 [1.12]
113.0 [4.45]
103.0 [4.06]
23.4 [0.92]
16.0 [0.63]
23.5
[0.93]
65.0 [2.56]
∅4.0 [0.16] (3X)
The keypad frame accessory can also be used to fix the HMI, as mentioned in the section 7.2 ACCESSORIES
on page 58.
También puede usarse el accesorio moldura para fijar el HMI conforme citado en la sección 7.2 ACCESORIOS
en la página 127.
Também pode ser usado o acessório moldura para fixar a HMI conforme citado na seção 7.2 ACESSÓRIOS
na página 195.

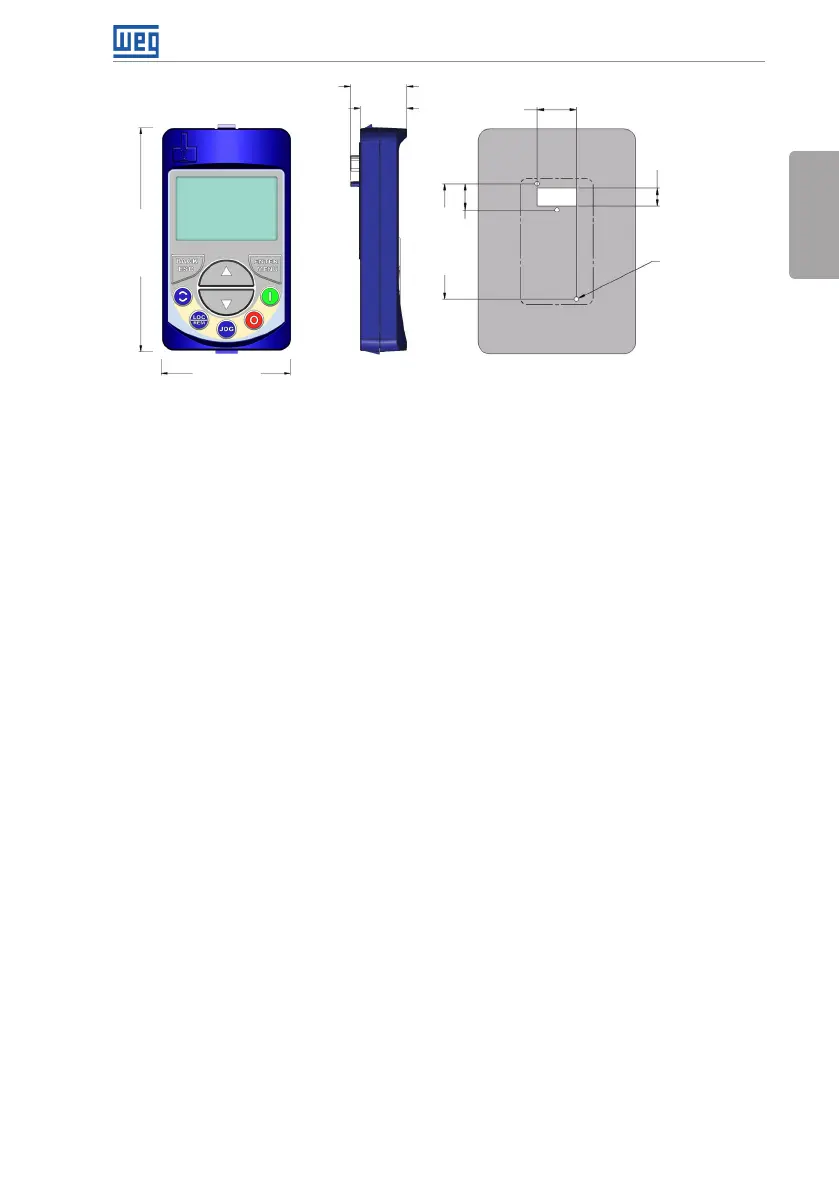

Figure A.5: Data for the HMI installation at the cabinet door or command panel - mm [in]
Figura A.5: Datos para instalación de HMI en la puerta del tablero o mesa de comando - mm [in]
Figura A.5: Dados para instalação de HMI na porta do painel ou mesa de comando - mm [in]
