Instalación y Conexión
Español
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3BR
Puesta a tierra
Puesta a tierra
(f) Tamaño E con grado de protección IP55

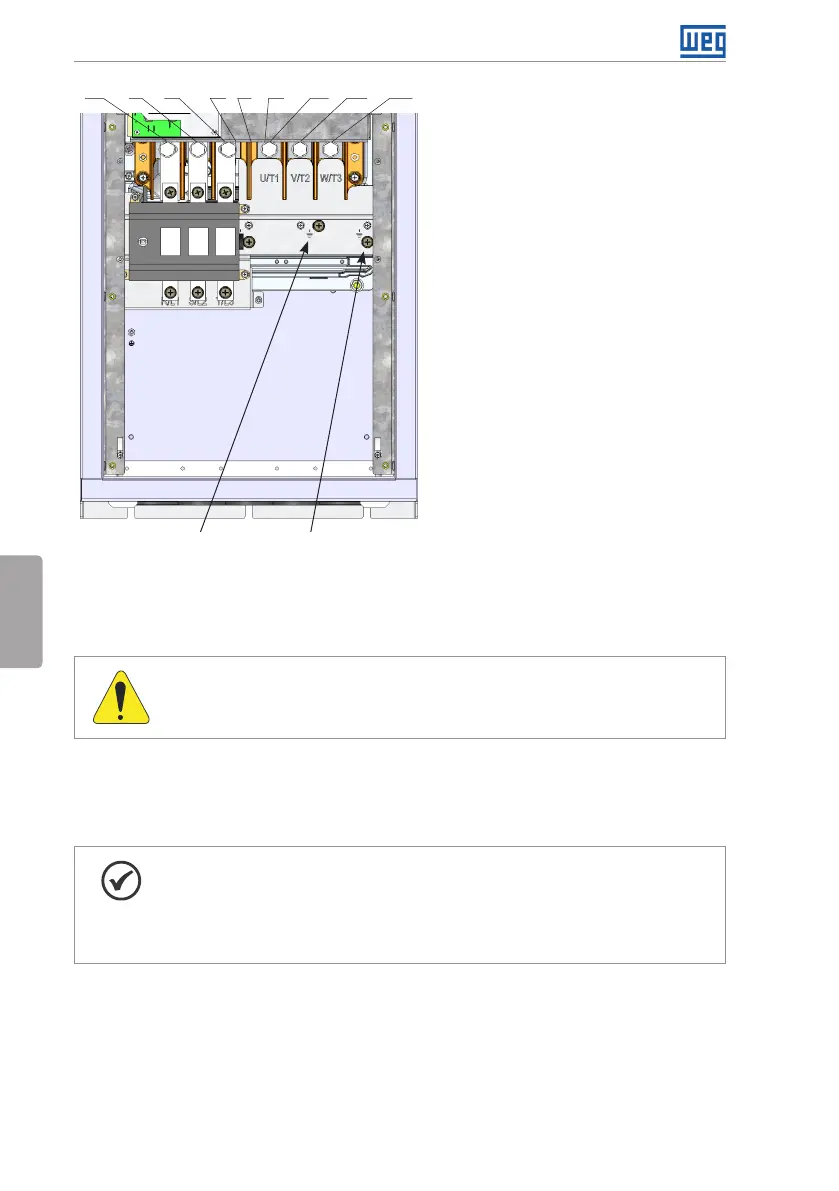

Figura 3.1: (a) a (f) Bornes de potencia y puntos de puesta a tierra – tamaños A a E
3.2.2 Cableado de Potencia, Puesta a Tierra y Fusibles
¡ATENCIÓN!
Utilizar terminales adecuados para los cables de las conexiones de potencia
y puesta a tierra.
Consulte la Tabla B.1 en la página 212, Tabla B.2 en la página 213 y Tabla B.3 en la página 214
para cableado y fusibles recomendados y la Tabla B.5 en la página 223 para especificaciones
de los terminales de potencia.
¡NOTA!
Los valores de los calibres de la Tabla B.1 en la página 212, Tabla B.2 en la
página 213 y Tabla B.3 en la página 214 son apenas orientativos. Para el
correcto dimensionamiento del cableado tomar en cuenta las condiciones de
instalación y la máxima caída de tensión permitida.
Fusibles de red
El fusible utilizado en la entrada debe ser del tipo UR (Ultra-Rápido) con I2t igual o menor
que el indicado en la Tabla B.1 en la página 212, Tabla B.2 en la página 213 y Tabla B.3
en la página 214 (considerar valor de extinción de corriente a frío (no es el valor de fusión)),
para protección de los diodos rectificadores de entrada del convertidor y del cableado.
