208 | CFW700
Appendix A / Anexo A
Appendix A
Anexo A
Frame size E / Tamaño E / Mecânica E
Location of the PRT1 board
(inverter without the bottom front cover)
Localización de la tarjeta PRT1
(convertidor sin la tapa frontal inferior)
Localização do cartão PRT1
(inversor sem a tampa frontal inferior)
PRT1 board
Tarjeta PRT1
Cartão PRT1
1
2
3
Procedure for disconnecting the RFI filter and the MOV connected to the ground – necessary for using the
inverter in IT or corner-grounded delta networks
Procedimiento para desconexión del capacitor del filtro RFI y del varistor conectados a tierra necesario para
usar convertidor con redes IT o delta a tierra
Procedimento para desconexão do capacitor do filtro RFI e do varistor ligados ao terra – necessário para
usar inversor com redes IT ou delta aterrado

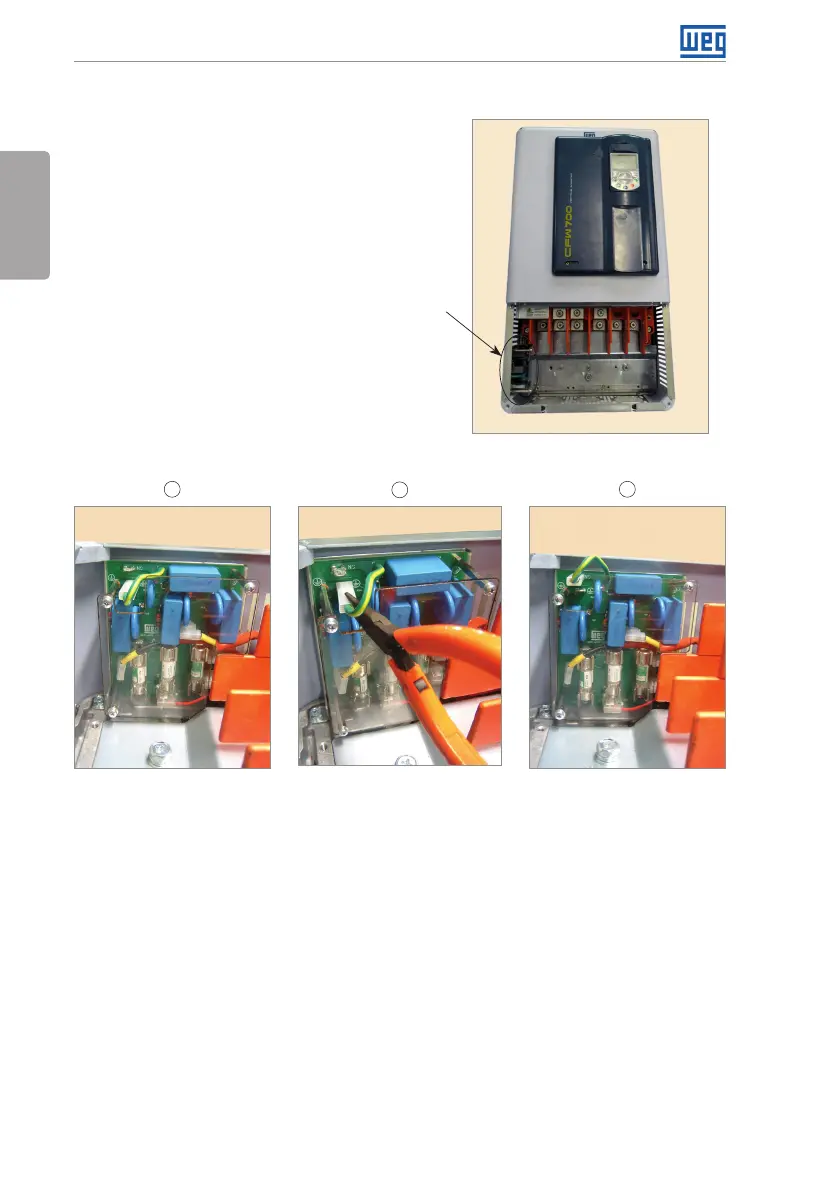

Figure A.8: Grounding points and the location of filter capacitors ground disconnection points -
disconnection trough the jumper J1
Figura A.8: Puntos de puesta a tierra y localización de los puntos de desconexión de puesta a tierra de
los capacitores de filtro - desconexión vía jumper J1
Figura A.8: Pontos de aterramento e localização dos pontos de desconexão de aterramento dos
capacitores de filtro - desconexão via jumper J1
