150 | CFW700
Instalação e Conexão
Português
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3BR
Aterramento
Aterramento
(f) Mecânica E com grau de proteção IP55

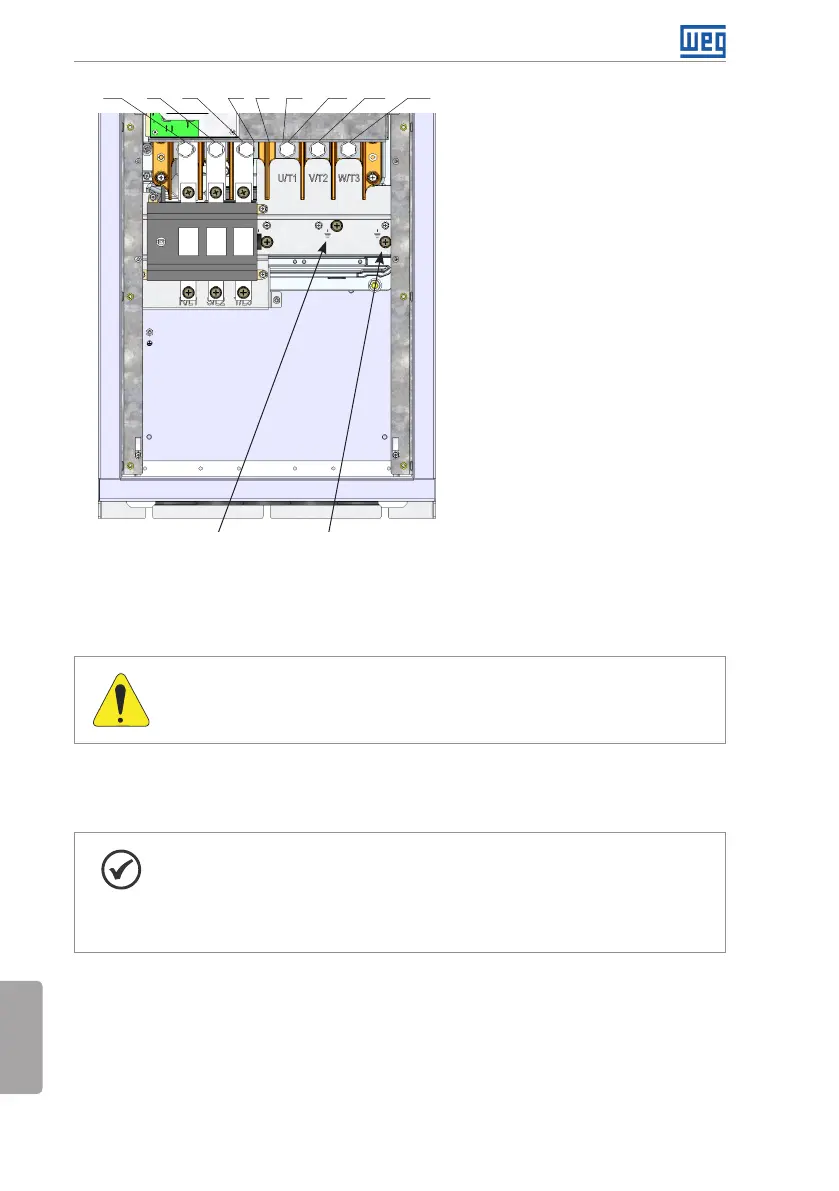

Figura 3.1: (a) a (f) Bornes de potência e pontos de aterramento – mecânicas A a E
3.2.2 Fiação de Potência, Aterramento e Fusíveis
ATENÇÃO!
Utilizar terminais adequados para os cabos das conexões de potência e
aterramento.
Consulte a Tabela B.1 na página 212, Tabela B.2 na página 213 e Tabela B.3 na página
214 para fiação e fusíveis recomendados e a Tabela B.5 na página 223 para especificações
dos terminais de potência.
NOTA!
Os valores das bitolas da Tabela B.1 na página 212, Tabela B.2 na página
213 e Tabela B.3 na página 214 são apenas orientativos. Para o correto
dimensionamento da fiação levar em conta as condições de instalação e a
máxima queda de tensão permitida.
Fusíveis de rede
 O fusível a ser utilizado na entrada deve ser do tipo UR (Ultra-Rápido) com I
2
t igual ou menor
que o indicado na Tabela B.1 na página 212, Tabela B.2 na página 213 e Tabela B.3 na
página 214 (considerar valor de extinção de corrente a frio (não é o valor de fusão)), para
proteção dos diodos retificadores de entrada do inversor e da fiação.
 Para conformidade com norma UL, utilizar fusíveis classe J na alimentação do inversor com
corrente não maior que os valores apresentados na Tabela B.1 na página 212, Tabela B.2
