WEG CFW700 - Identificación de Los Bornes de Potencia y Puntos de Puesta a Tierra

80 | CFW700
Instalación y Conexión
Español

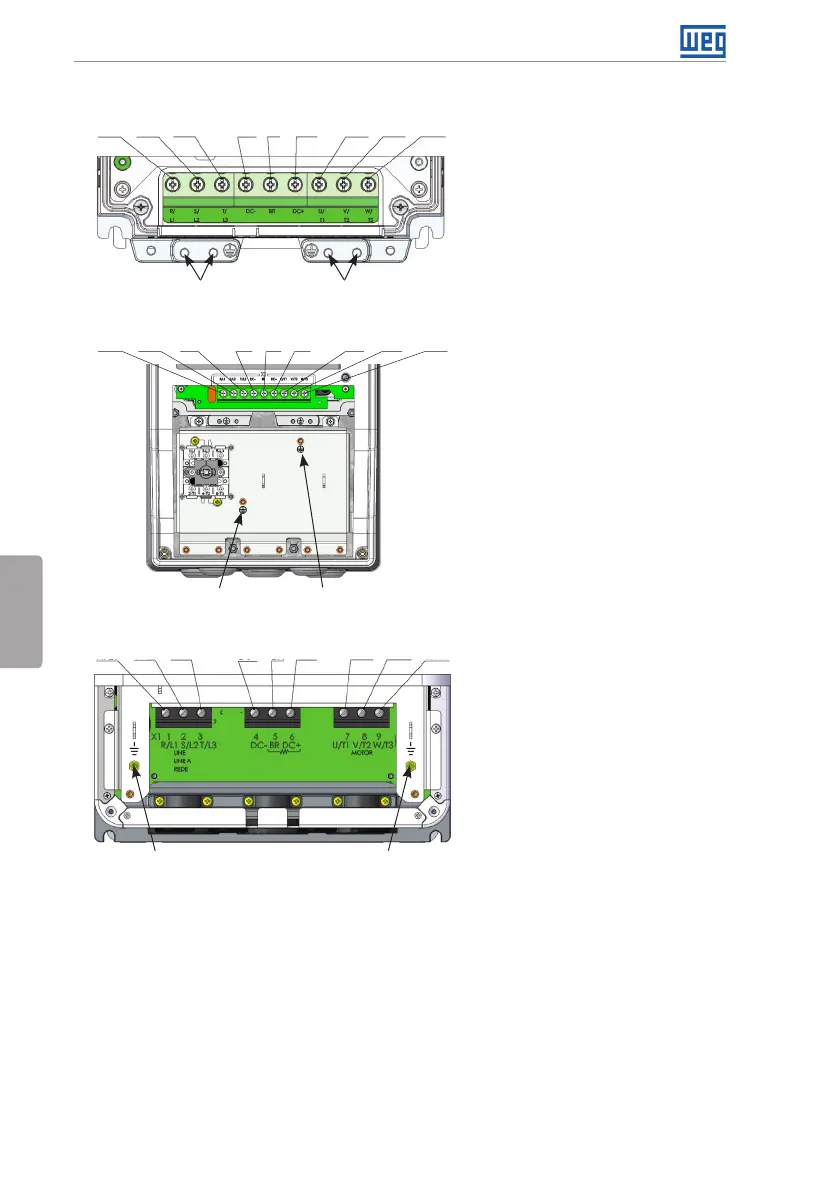

3.2.1 Identificación de los Bornes de Potencia y Puntos de Puesta a Tierra
Puesta a tierra
Puesta a tierra
R/L1
R/L1
S/L2
S/L2
T/L3
T/L3
DC-
DC-
DC+
DC+
U/T1
U/T1
V/T2
V/T2
W/T3
W/T3
BR
BR
(a) Tamaños A, B y C
(b) Tamaños B y C con grado de protección IP55
Puesta a tierra Puesta a tierra
(c) Tamaño D
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3
BR
Puesta a tierra
Puesta a tierra
R/L1, S/L2, T/L3: red de alimentación
CA.
DC-: polo negativo de la tensión del
Bus CC.
BR: conexión de la resistencia de
frenado.
DC+: polo positivo de la tensión del Bus
CC.
U/T1, V/T2, W/T3: conexiones para
el motor.
