Appendix B / Anexo B
Appendix B
Anexo B
ATTENTION!
One overload each 10 minutes.
¡ATENCIÓN!
Una sobrecarga a cada 10 minutos.
ATENÇÃO!
Uma sobrecarga a cada 10 minutos.
2.0
1.9
1.8
1.7
1.6
1.5
1.4
1.3
1.2
1.1
1.0
0.9
0 10 20 30 40 50 60 70 80 90 100 110 120
I
o
I
nom ND
∆ t (s)
(a) IGBTs overload curve for the Normal Duty (ND) cycle
(a) Curva de sobrecarga de los IGBTs para régimen de sobrecarga normal (ND)
(a) Curva de sobrecarga dos IGBTs para regime de sobrecarga normal (ND)
ATTENTION!
One overload each 10 minutes.
¡ATENCIÓN!
Una sobrecarga a cada 10 minutos.
ATENÇÃO!
Uma sobrecarga a cada 10 minutos.
∆ t (s)
2.0
1.9
1.8
1.7
1.6
1.5
1.4
1.3
1.2
1.1
1.0
0 10 20 30 40 50 60 70 80 90 100 110 120
I
o
I
nom HD
(b) IGBTs overload curve for the Heavy Duty (HD) cycle
(b) Curva de sobrecarga de los IGBTs para régimen de sobrecarga pesada (HD)
(b) Curva de sobrecarga dos IGBTs para regime de sobrecarga pesada (HD)

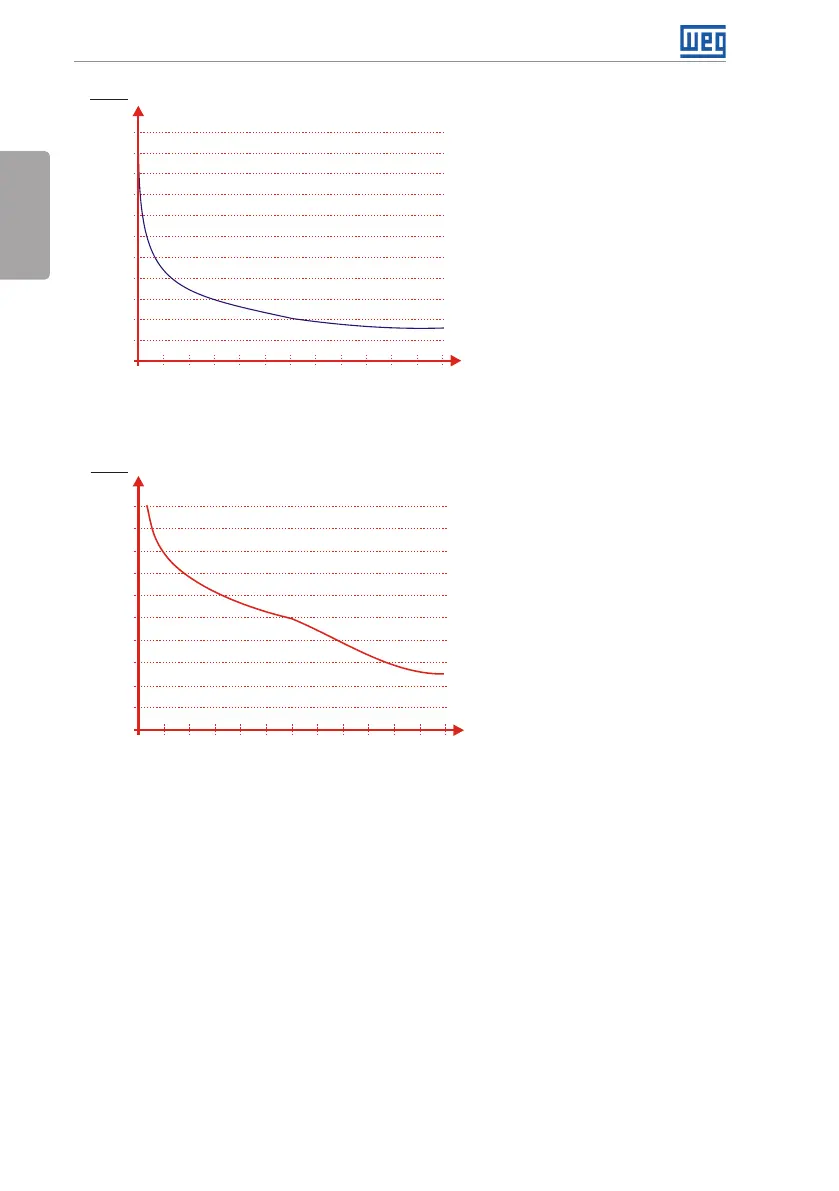

Figure B.1: (a) and (b) Overload curves for the IGBTs
Figura B.1: (a) y (b) Curvas de sobrecarga de los IGBTs
Figura B.1: (a) e (b): Curvas de sobrecarga dos IGBTs
