WEG CFW700 - Grounding Points and the Location of Filter Capacitors Ground Disconnection Points-Disconnection Trough Bolts

206 | CFW700
Appendix A / Anexo A
Appendix A
Anexo A
Frame size A / Tamaño A / Mecânica A
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal
Frame size B / Tamaño B / Mecânica B
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal
Frame size C / Tamaño C / Mecânica C
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal
Frame size D / Tamaño D / Mecânica D
Inverter without the bottom front cover
Convertidor sin la tapa frontal inferior
Inversor sem a tampa frontal inferior

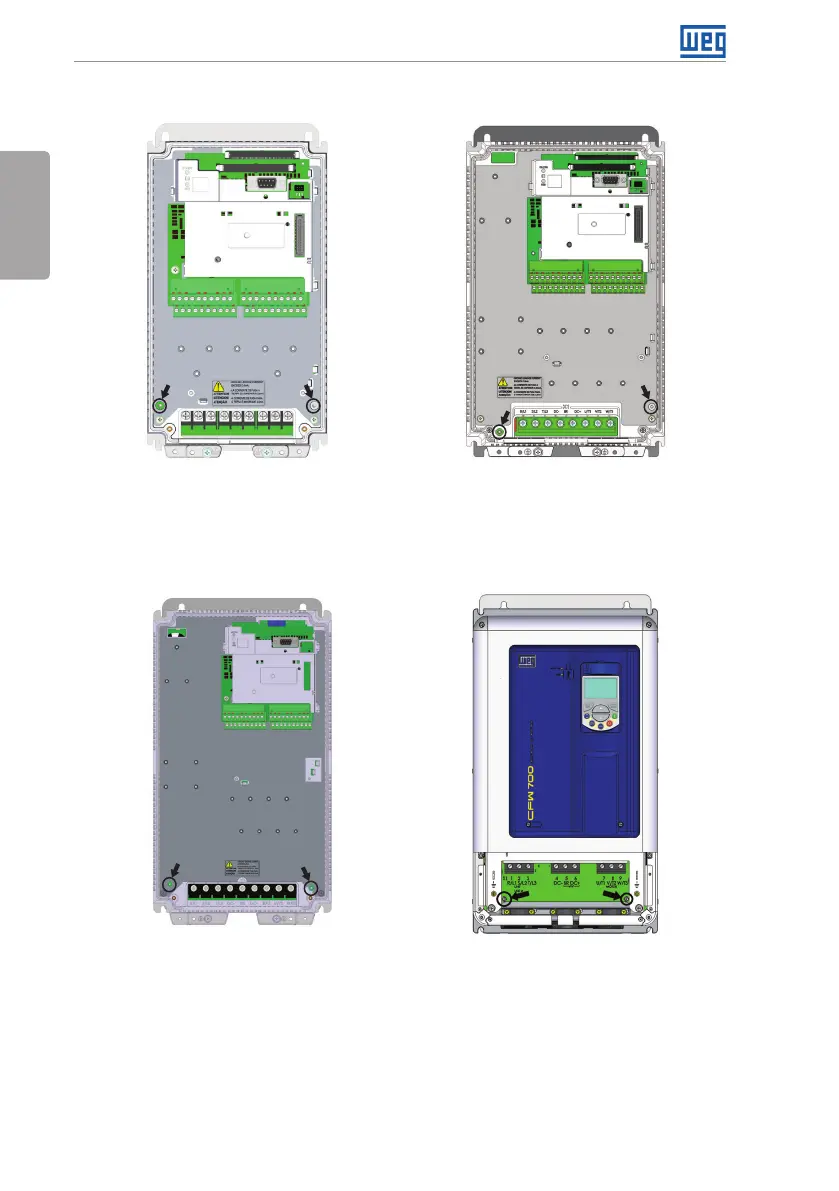

Figure A.6: Grounding points and the location of filter capacitors ground disconnection points -
disconnection trough bolts
Figura A.6: Puntos de puesta a tierra y ubicación de los puntos de desconexión de puesta a tierra de los
capacitores del filtro - desconexión vía tornillos
Figura A.6: Pontos de aterramento e localização dos pontos de desconexão de aterramento dos
capacitores de filtro - desconexão via parafusos
