4.2.2 Aplicativo Potenciómetro Electrónico (P.E.)
El CFW700 dispone de la aplicación Potenciómetro Electrónico, que permite el ajuste de la
referencia de velocidad del motor a través de dos entradas digitales, siendo una para acelerar
y otra para desacelerar el motor.
Con el convertidor habilitado y la entrada digital DIx programada para “Función 1 de la Aplicación
(Acelera)” estando activa, el motor es acelerado de acuerdo con la rampa de aceleración
programada hasta la máxima velocidad definida. Estando apenas la entrada digital DIx
programada para “Función 2 de la Aplicación (Desacelera)” activa, y el convertidor habilitado, la
velocidad del motor desacelera de acuerdo con la rampa de desaceleración programada hasta
la velocidad mínima. Caso ambas las entradas digitales DIx estuvieran activas, por una cuestión
de seguridad, prevalece la función para desacelerar el motor. Con el convertidor deshabilitado,
las entradas digitales DIx son ignoradas a no ser por la condición de ambas activas, caso en
que la referencia de velocidad es ajustada para 0 rpm. La figura a seguir ilustra esta descripción.
Entradas
digitales
Velocidad
mínima
de velocidad
Referencia
Reset para
Cero
Reset
Velocidad
de salida
Acelera
Desacelera
Aceleración
Habilitación
Tiempo
Tiempo
Tiempo
Tiempo
Abierto
24 V
24 V
DIx - Acelera
DIx - Desacelera
DIx - Gira/Para
Desaceleración
Abierto
24 V

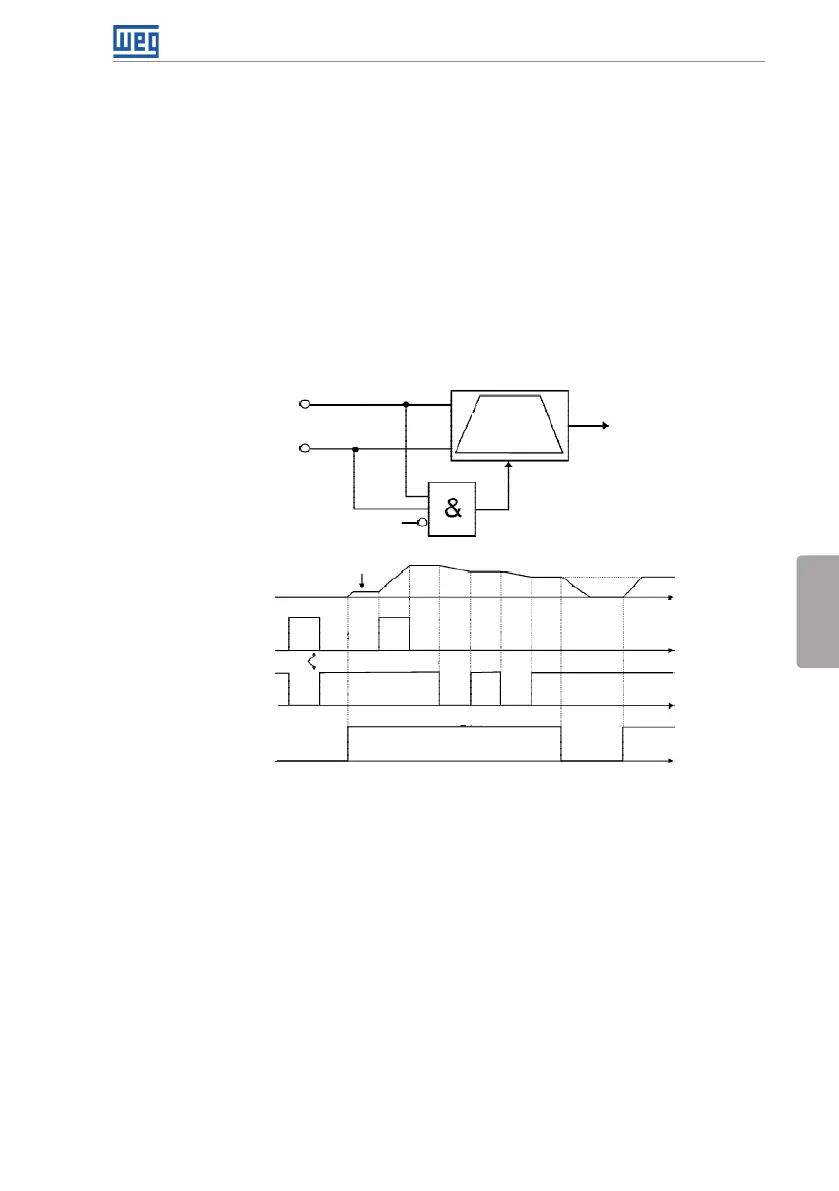

Figura 4.5: Funcionamiento de la Aplicación Potenciómetro Electrónico (P.E.)
Para el funcionamiento de la aplicación potenciómetro electrónico, es necesario programar el
parámetro P0221 o P0222 en 7 = SoftPLC.
Queda definido que:
 Función 1 de la Aplicación en los parámetros P0263 a P0270 representa el comando Acelera.
 Función 2 de la Aplicación en los parámetros P0263 a P0270 representa el comando
Desacelera.
El comando Acelera es realizado por una de las entradas digitales DI1 a DI8, y debe programarse
en uno de los respectivos parámetros (P0263 a P0270) el valor 20 = Función 1 de la Aplicación.
El comando Desacelera también es realizado por una de las entradas digitales DI1 a DI8,
y debe ser programado en uno de los respectivos parámetros (P0263 a P0270) el valor
21 = Función 2 de la Aplicación.
