WEG CFW700 - Aplicativo Comando a Tres Cables (Start; Stop)

112 | CFW700
HMI y Programación Básica
Español
Español
P1018 – Referencia 7 Multispeed
Rango de
Valores:
0 a 18000 rpm Padrón: 1650 rpm
Propiedades:
Grupos de
Acceso vía HMI:
SPLC
Descripción:
Define la referencia de velocidad 8 para la aplicación multispeed.
4.2.4 Aplicativo Comando a Tres Cables (Start / Stop)
El CFW700 dispone de la aplicación Comando a Tres Cables (Start / Stop), que permite el
comando del convertidor de manera análoga a un arranque directo con botón de emergencia
y contacto de retención.
De esta forma, la entrada digital DIx programada para “Función 1 de la Aplicación (Start)”
habilita la rampa el convertidor a través de un único pulso si la entrada digital DIx programada
para “Función 2 de la Aplicación (Stop)” estuviera activa.
El convertidor deshabilita la rampa cuando la entrada digital Desconecta (Stop) es desactivada.
La figura a seguir ilustra esta descripción.
Tiempo
Tiempo
24 V
Velocidad
del motor
24 V
Abierto
Abierto
DIx - stop
DIx - start
Tiempo

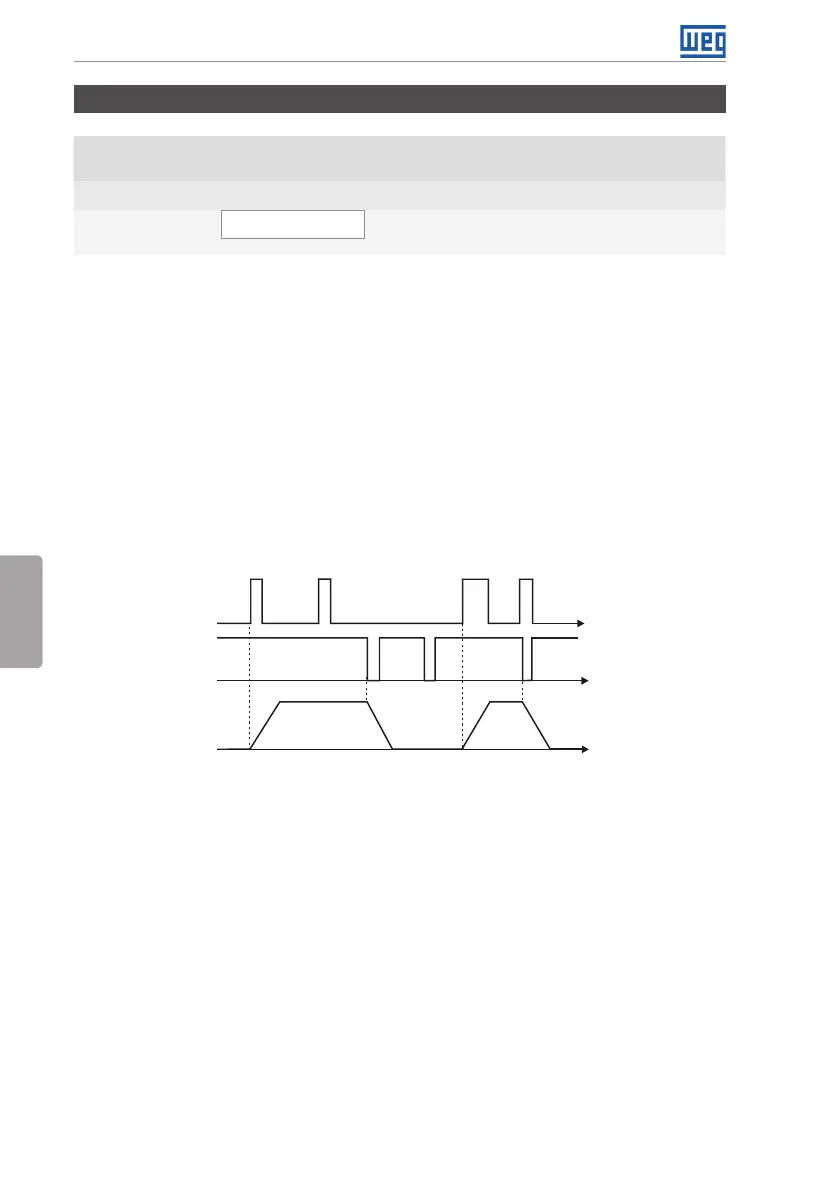

Figura 4.7: Funcionamiento del aplicativo comando a tres cables (Start / Stop)
Para el funcionamiento de la aplicación comando a tres cables, es necesario programar el
parámetro P0224 o P0227 en 4 = SoftPLC.
Queda definido que:
 Función 1 de la Aplicación en los parámetros P0263 a P0270 representa el comando Conecta
(Start).
 Función 2 de la Aplicación en los parámetros P0263 a P0270 representa el comando
Desconecta (Stop).
El comando Conecta (Start) es realizado por una de las entradas digitales DI1 a DI8, debiendo
programarse en uno de los respectivos parámetros (P0263 a P0270) el valor 20 = Función 1
de la Aplicación. Caso más de un parámetro fuera programado para esta función, será
considerado por la lógica de funcionamiento solamente el comando de la entrada digital
más prioritaria, siendo DI1>DI2>DI3>DI4>DI5>DI6>DI7>DI8. Caso no sea programada ninguna
entrada digital, será generado el mensaje de alarma “750: Programar una DI para Función 1 de
