WEG CFW700 - Grounding Points and the Location of Filter Capacitors Ground Disconnection Points-Disconnection Trough Bolts-Frame Sizes B and C IP55

CFW700 | 207
Appendix A / Anexo A
Appendix A
Anexo A
Frame size B and C IP55 / Tamaño B y C IP55 / Mecânica B e C IP55
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal
Frame size D IP55 / Tamaño D IP55 /
Mecânica D IP55
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal
Frame size E IP55 / Tamaño E IP55 /
Mecânica E IP55
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal

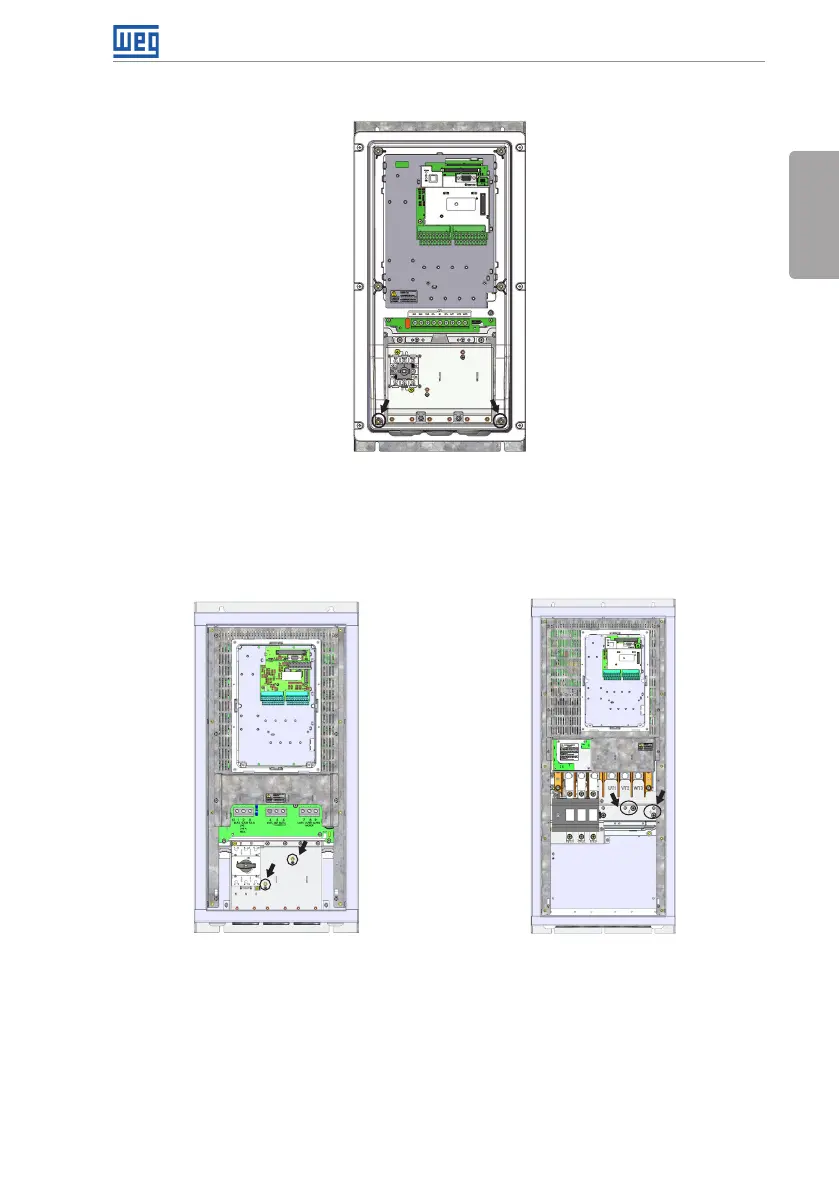

Figure A.7: Grounding points and the location of filter capacitors ground disconnection points -
disconnection trough bolts - frame sizes B and C IP55
Figura A.7: Puntos de puesta a tierra y ubicación de los puntos de desconexión de puesta a tierra de los
capacitores del filtro - desconexión vía tornillos - tamaños B y C IP55
Figura A.7: Pontos de aterramento e localização dos pontos de desconexão de aterramento dos
capacitores de filtro - desconexão via parafusos - mecânicas B e C IP55
