P1018 – Referência 8 Multispeed
Faixa de Valores: 0 a 18000 rpm Padrão: 1650 rpm
Propriedades: -
Grupos de
Acesso via HMI:
SPLC
Descrição:
Define a referência de velocidade 8 para a aplicação multispeed.
4.2.4 Aplicativo Comando a Três Fios (Start / Stop)
O CFW700 dispõe da aplicação Comando a Três Fios (Start / Stop), que permite o comando
do inversor de maneira análoga a uma partida direta com botão de emergência e contato de
retenção.
Desta forma, a entrada digital DIx programada para “Função 1 da Aplicação (Start)” habilita a
rampa o inversor através de um único pulso se a entrada digital DIx programada para “Função
2 da Aplicação (Stop)” estiver ativa. O inversor desabilita a rampa quando a entrada digital
Desliga (Stop) é desativada. A figura a seguir ilustra esta descrição.
Tempo
Tempo
24 V
Velocidade
do motor
24 V
Aberto
Aberto
DIx - Stop
DIx - Start
Tempo

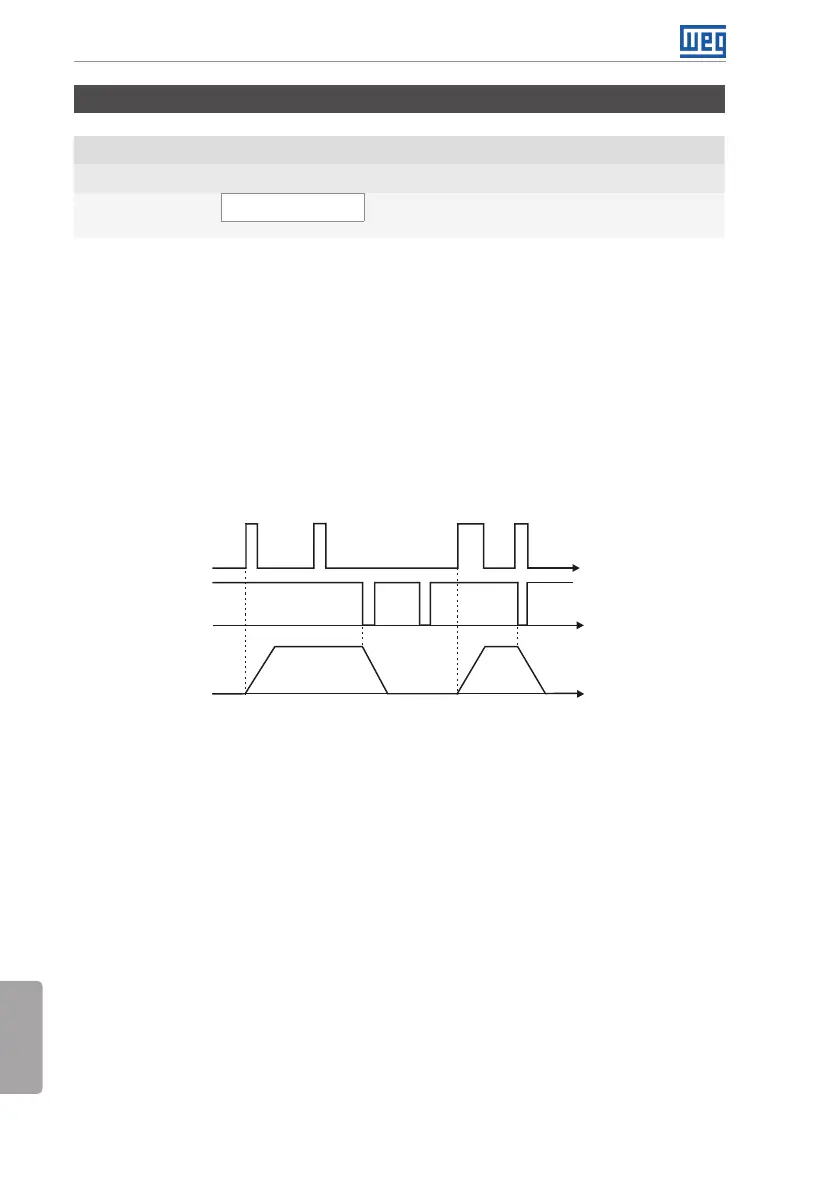

Figura 4.7: Funcionamento da Aplicação Comando a Três Fios ( Start/Stop)
Para o funcionamento da aplicação comando a três fios, é necessário programar o parâmetro
P0224 ou P0227 em 4 = SoftPLC.
Fica definido que:
 Função 1 da Aplicação nos parâmetros P0263 a P0270 representa o comando Liga (Start).
 Função 2 da Aplicação nos parâmetros P0263 a P0270 representa o comando Desliga (Stop).
O comando Liga (Start) é feito por uma das entradas digitais DI1 a DI8, devendo ser
programado em um dos respectivos parâmetros (P0263 a P0270) o valor 20 = Função 1 da
Aplicação. Caso mais de um parâmetro for programado para esta função, será considerado
pela lógica de funcionamento somente o comando da entrada digital mais prioritária, sendo
DI1>DI2>DI3>DI4>DI5>DI6>DI7>DI8. Caso não seja programada nenhuma entrada digital,
será gerada a mensagem de alarme “A750: Programar uma DI para Função 1 da Aplicação
(Start)” e o funcionamento da aplicação não será habilitado.
O comando Desliga (Stop) também é feito por uma das entradas digitais DI1 a DI8,
devendo ser programado em um dos respectivos parâmetros (P0263 a P0270) o valor
21 = Função 2 da Aplicação.
