WEG CFW700 - Identificação Dos Bornes de Potência E Pontos de Aterramento

148 | CFW700
Instalação e Conexão
Português

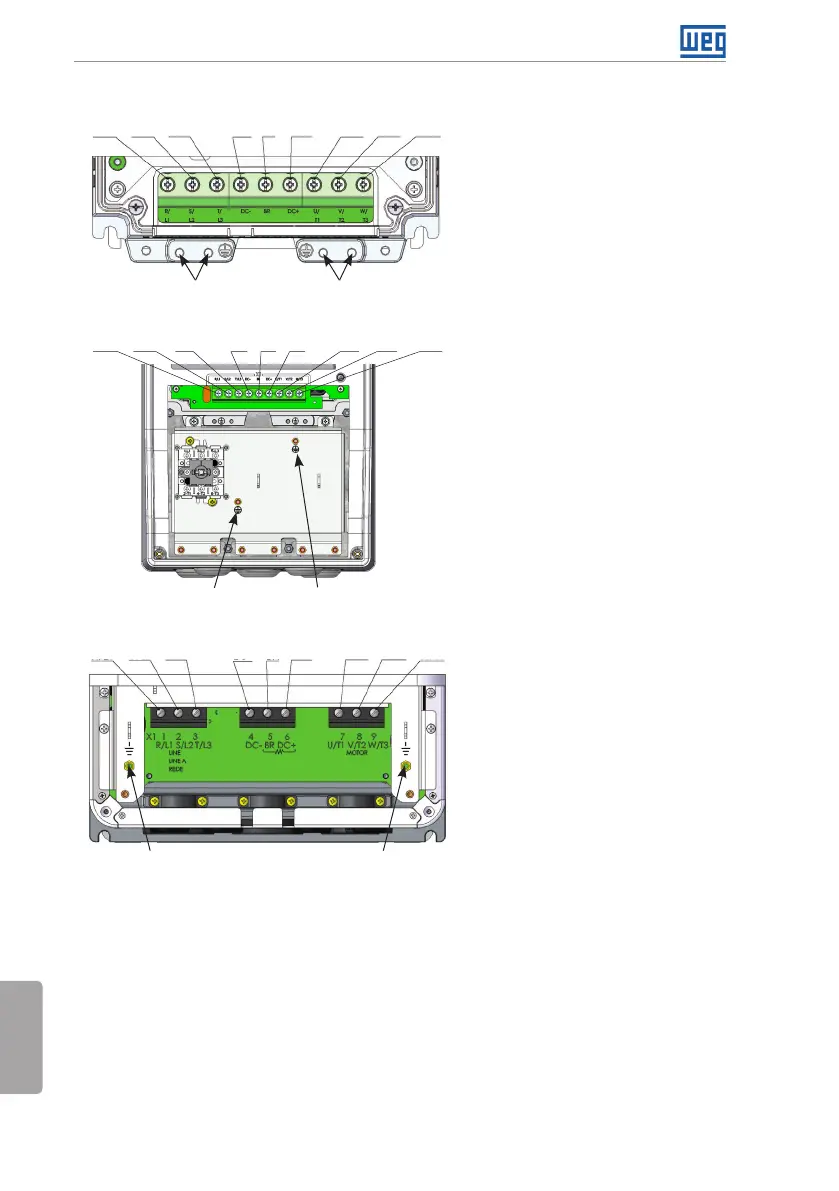

3.2.1 Identificação dos Bornes de Potência e Pontos de Aterramento
Aterramento
Aterramento
R/L1
R/L1
S/L2
S/L2
T/L3
T/L3
DC-
DC-
DC+
DC+
U/T1
U/T1
V/T2
V/T2
W/T3
W/T3
BR
BR
(a) Mecânicas A, B e C
(b) Mecânicas B e C com grau de proteção IP55
Aterramento Aterramento
(c) Mecânica D
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3
BR
Aterramento
Aterramento
R/L1, S/L2, T/L3: rede de alimentação
CA.
DC-: pólo negativo da tensão do
barramento CC.
BR: conexão do resistor de frenagem.
DC+: pólo positivo da tensão do
barramento CC.
U/T1, V/T2, W/T3: conexões para o
motor.
