CFW700 | 81
Instalación y Conexión
Español

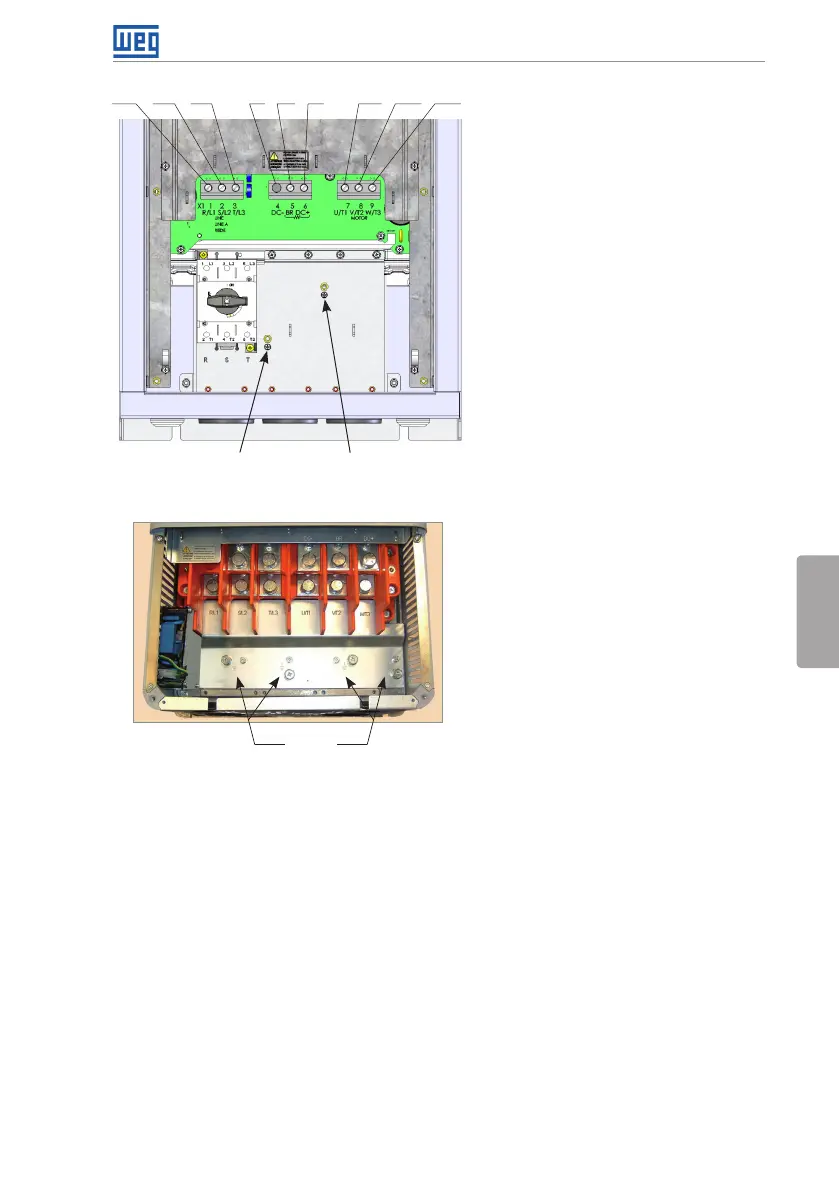

R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3BR
Puesta a tierra
Puesta a tierra
(d) Tamaño D con grado de protección IP55
R/L1, S/L2, T/L3: red de alimentación CA.
U/T1, V/T2, W/T3: conexiones para el
motor.
DC+: polo positivo de la tensión del Bus CC.
BR: conexión de la resistencia de frenado.
DC-: polo negativo de la tensión del Bus CC.
Puesta a tierra
(4xM8, 4xM5)
(e) Tamaño E
