Definición del Setpoint (referencia
(consigna) de la variable de proceso)
P1025
Referencia Setpoint
P1016 = 0
Habilita
P1011
+
-
PID
académico
P0133, P0134
P1024
-1
0 = directo
1 = Reverso
Tipo de acción del
regulador PID
Manual
(DIx abierto)
DIx
PID
académico
P1022
P1021
+
+
+
Referencia de
Velocidad Total
(Consulte la
figura 13.8 en
el manual de
programación
del CFW700)
P1020
Habilita
Referencia
P0121
P1023
P1016>0
P0231 = 6
P1012
P0236 = 6
AI2'
AI1'
Automático
(DIx cerrado)

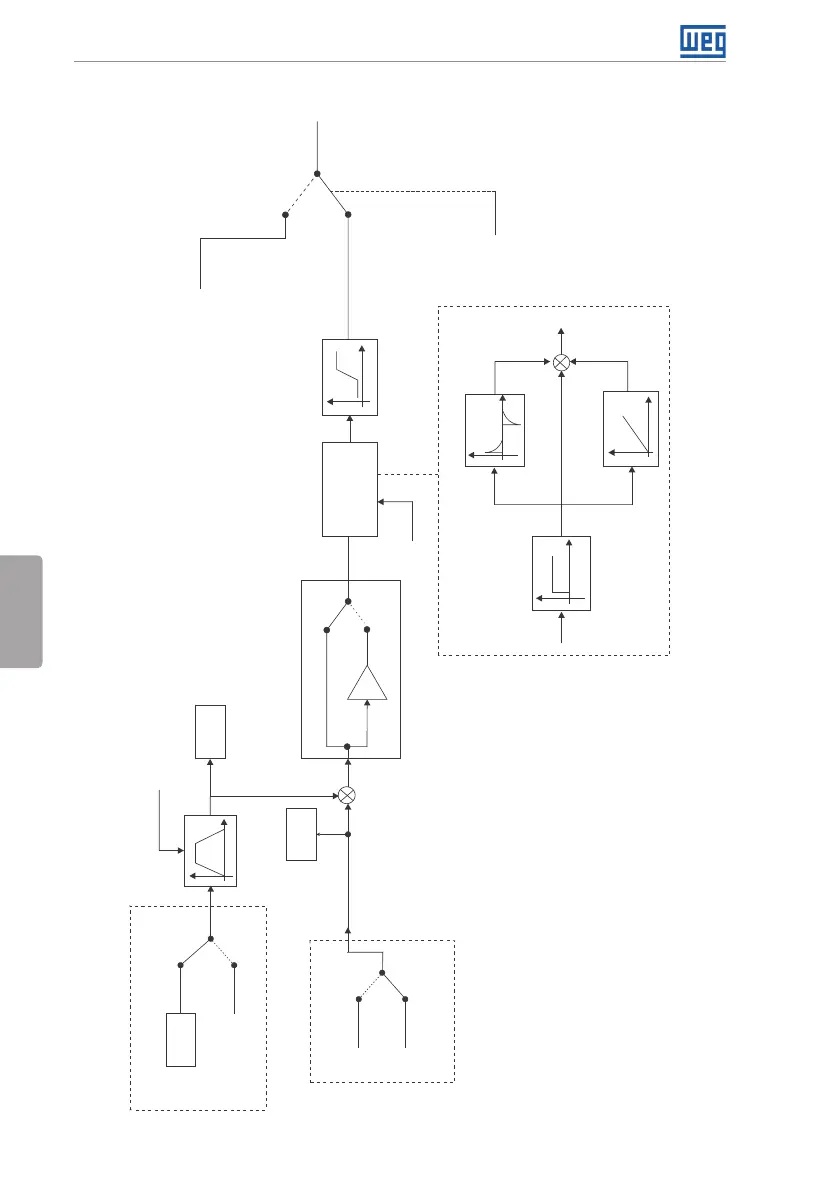

Figura 4.4: Diagrama de bloques de la función PID
