CFW700 | 109
HMI y Programación Básica
Español
Español
fijas preprogramadas y la inmunidad contra ruidos eléctricos (entradas digitales DIx aisladas).
La selección de la referencia de velocidad es realizada por la combinación lógica de las entradas
digitales DI4, DI5 y DI6, debiendo programarse los respectivos parámetros (P0266, P0267 y
P0268) para “Función 1 de la Aplicación (Multispeed)”. Caso no sea programado ninguna de
las entradas digitales para la “Función 1 de la Aplicación”, será generado el mensaje de alarma
“A750: Programar una DI para Multispeed” y no será habilitada la escritura de referencia de
velocidad para el convertidor.
Velocidad
de salida
Rampa de
aceleración
Tiempo
0 V (Abierto)
0 V (Abierto)
0 V (Abierto)
24 V
24 V
24 V
DI5
DI4
DI6
P1011
P1013
P1014
P1015
P1016
P1017
P1018
P1012

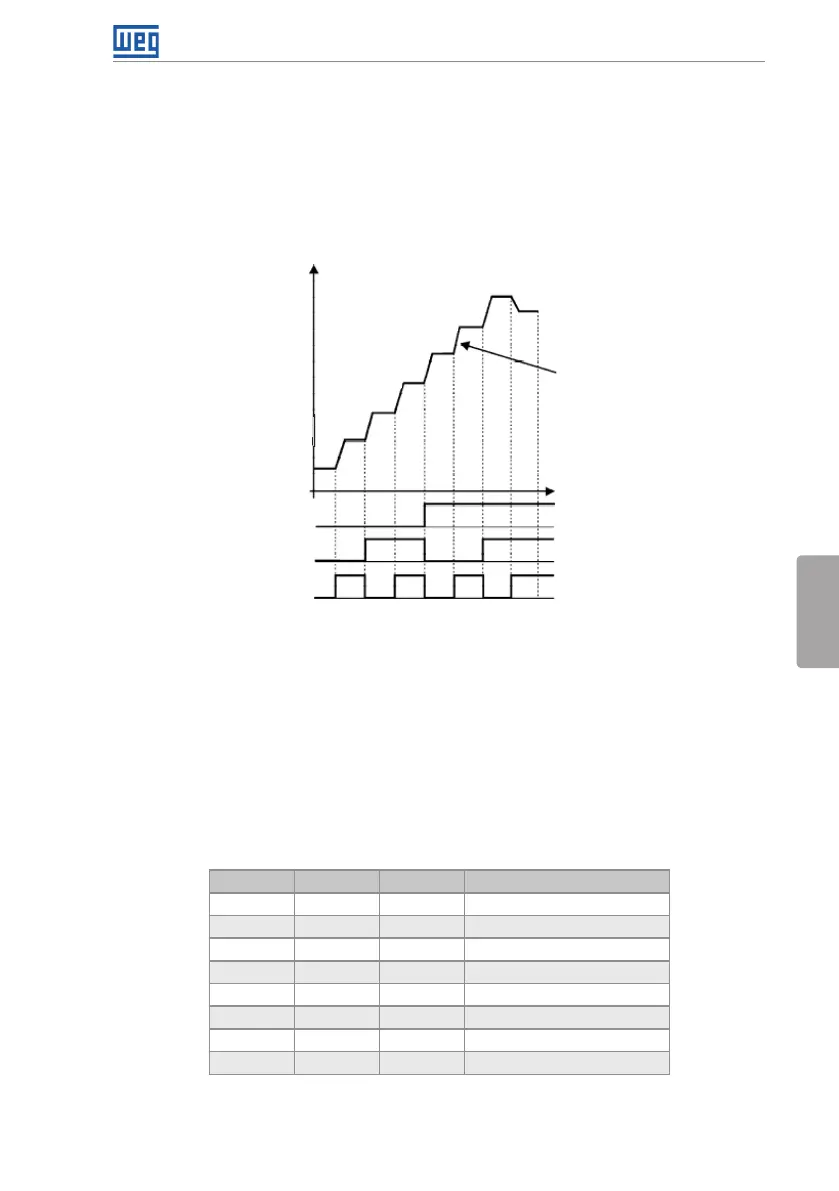

Figura 4.6: Funcionamiento de la aplicación Multispeed
Para el funcionamiento de la aplicación multispeed, es necesario programar el parámetro
P0221 o P0222 en 7 = SoftPLC.
Queda definido que:
 Función 1 de la Aplicación en los parámetros P0266 a P0268 representa el comando
Multispeed.
La selección de la referencia de velocidad ocurre de acuerdo con la tabla abajo:
Tabla 4.3: Referencia de velocidad Multispeed
DI6 DI5 DI4 Referencia de Velocidad
0 V 0 V 0 V P1011
0 V 0 V 24 V P1012
0 V 24 V 0 V P1013
0 V 24 V 24 V P1014
24 V 0 V 0 V P1015
24 V 0 V 24 V P1016
24 V 24 V 0 V P1017
24 V 24 V 24 V P1018
Caso alguna entrada no estuviera seleccionada para Multispeed, deberá ser considerada
como 0 V.
