114 | CFW700
HMI y Programación Básica
Español
Español
Abierto
Tiempo
24 V
Tiempo
Tiempo
24 V
Abierto
DIx - retraso
DIx - avanzo
Velocidad del
motor
Horario
Antihorario

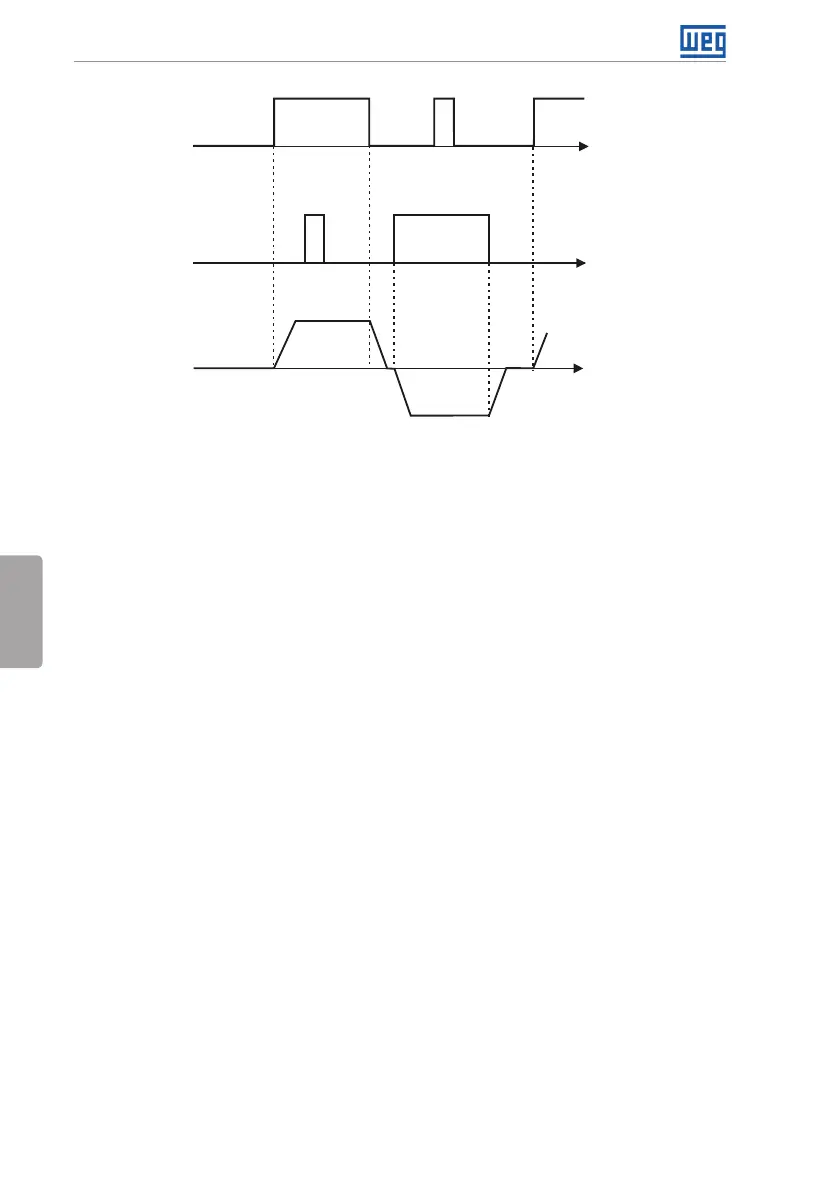

Figura 4.8: Funcionamento del aplicativo comando avance y retorno
Para el funcionamiento de la aplicación comando avance y retorno, es necesario programar el
parámetro P0223 en 9 = SoftPLC(H) o 10 = SoftPLC(AH) en conjunto con el parámetro P0224 en
4 = SoftPLC, o entonces, programar el parámetro P0226 en 9 = SoftPLC(H) o 10 = SoftPLC(AH)
en conjunto con el parámetro P0227 en 4 = SoftPLC.
Caso no sea programada la Selección Giro Local (P0223), será generado el mensaje de alarma
“A760: Programar Giro Local para SoftPLC” y el funcionamiento de la aplicación no será
habilitado caso la Selección Gira/Para Local (P0224) hubiera sido programada para SoftPLC. El
mismo se aplica para la Selección Giro Remoto (P0226), siendo generado el mensaje de alarma
“A762: Programar Giro Remoto para SoftPLC” y el funcionamiento de la aplicación no será
habilitado caso la Selección Gira/Para Remoto (P0227) hubiera sido programada para SoftPLC.
Queda definido que:
 Función 1 de la Aplicación en los parámetros P0263 a P0270 representa el comando Avance.
 Función 2 de la Aplicación en los parámetros P0263 a P0270 representa el comando Retorno.
El comando Avance es realizado por una de las entradas digitales DI1 a DI8, debiendo ser
programado en uno de los respectivos parámetros (P0263 a P0270) el valor 20 = Función
1 de la Aplicación. Caso más de un parámetro fuera programado para esta función, será
considerado por la lógica de funcionamiento solamente el comando de la entrada digital más
prioritaria, siendo DI1>DI2>DI3>DI4>DI5>DI6>DI7>DI8. Caso no sea programada ninguna
entrada digital, será generado el mensaje de alarma “A750: Programar una DI para Función
1 de la Aplicación (Avance)” y el funcionamiento de la aplicación no será habilitado. Queda
definido que el sentido de giro para el comando Avance será siempre “Horario”.
El comando Retorno también es realizado por una de las entradas digitales DI1 a DI8, debiendo
ser programado en uno de los respectivos parámetros (P0263 a P0270) el valor 21 = Función
2 de la Aplicación. Caso más de un parámetro fuera programado para esta función, será
considerado por la lógica de funcionamiento solamente el comando de la entrada digital
más prioritaria, siendo DI1>DI2>DI3>DI4>DI5>DI6>DI7>DI8. Caso no sea programada ninguna
entrada digital, será generado el mensaje de alarma “A752: Programar una DI para Función 2 de
la Aplicación (Retorno)” y el funcionamiento de la aplicación no será habilitado. Queda definido
que el sentido de giro para el comando Retorno será siempre “Antihorario”.
