CFW700 | 125
Diagnóstico de Problemas y Mantenimiento
Español
1 2 3
Liberación de las trabas
de la tapa del ventilador
Remoción del ventilador
Desconexión del cable
(a) Modelos de los tamaños A,B,C, D y modelo 105 A / 380 / 480 V
1 2 3
Remoción de los tornillos de
la rejilla del ventilador
Remoción del ventilador
Desconexión del cable
(b) Modelos 142 A, 180 A y 211 A / 220 / 230 V y 380 / 480 V y todos los modelos 500 / 600 V

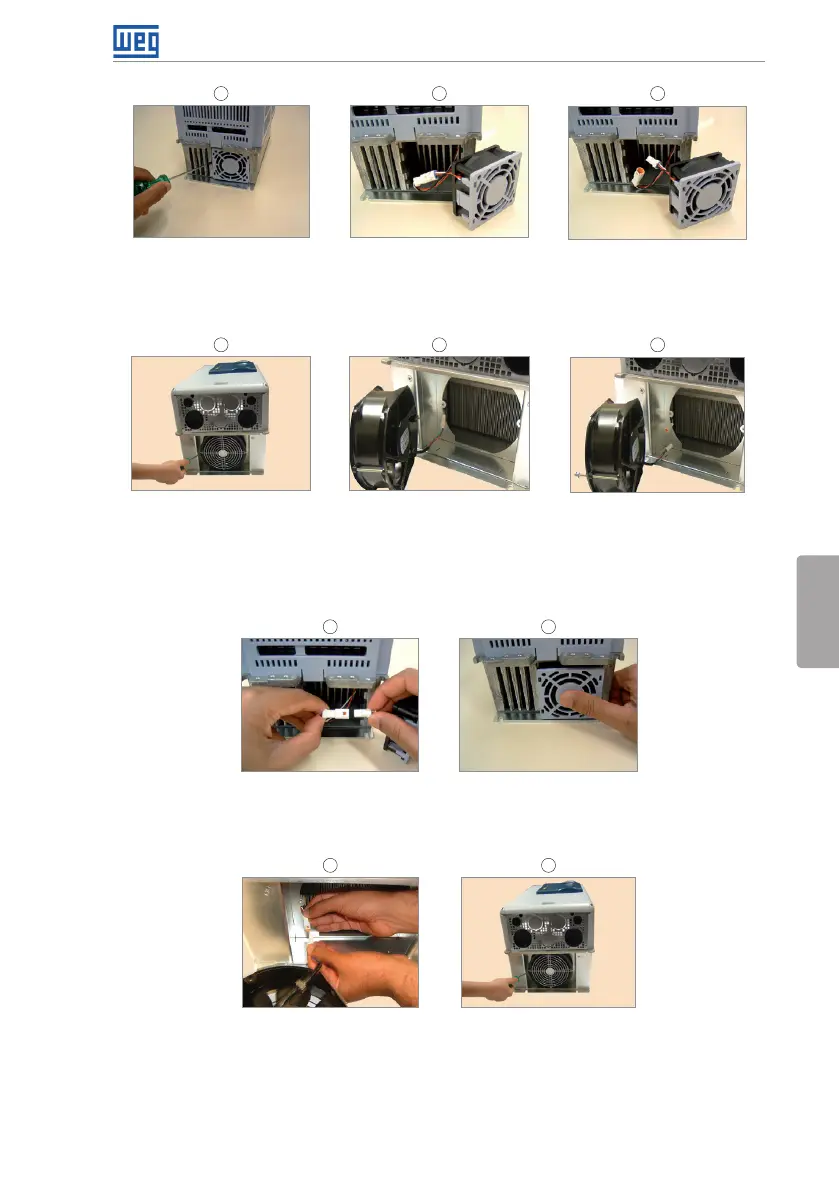

Figura 6.1: (a) y (b) Retirada del ventilador del disipador
1 2
Conexión del cable Encastre del ventilador
(a) Modelos de los tamaños A,B,C,D y modelo 105 A / 380 / 480 V
1 2
Conexión del cable
Fijación del ventilador y de la
rejilla en el producto
(b) Modelos 142 A, 180 A y 211 A / 220 / 230 V y 380 / 480 V y todos los modelos 500 / 600 V
Figura 6.2: (a) y (b) Instalación del ventilador del disipador
