164 | CFW700
HMI e Programação Básica
Português
: sentido de giro conforme as setas.
CONF: configuração. Indica que o inversor está na rotina de Start-up Orientado ou com
programação de parâmetros incompatível. Ver a seção Incompatibilidade de Parâmetros no
manual de programação CFW700.
SUB: subtensão.
RUN: inversor habilitado e/ou frenagem CC ativa.
Modo Monitoração
É o estado inicial da HMI após a energização e da tela de inicialização,
com valores padrão de fábrica.
O campo Menu não está ativo nesse modo.
Os campos display principal, display secundário da HMI e a barra para
monitoração indicam os valores de três parâmetros pré-definidos por
P0205, P0206 e P0207.
Partindo do modo de monitoração, ao pressionar a tecla ENTER/MENU
comuta-se para o modo parametrização.
Modo Parametrização
Nível 1:
Este é o primeiro nível do modo parametrização. É possível escolher o
grupo de parâmetro utilizando as teclas e .
Os campos display principal, display secundário, barra para monitoração
de variável e unidades de medida não são mostrados nesse nível.
Pressione a tecla ENTER/MENU para ir ao nível 2 do modo
parametrização – seleção dos parâmetros.
Pressione a tecla BACK/ESC para retornar ao modo monitoração.
Nível 2:
O número do parâmetro é exibido no display principal e o seu conteúdo
no display secundário.
Use as teclas e para encontrar o parâmetro desejado.
Pressione a tecla ENTER/MENU para ir ao nível 3 do modo
parametrização – alteração do conteúdo dos parâmetros.
Pressione a tecla BACK/ESC para retornar ao nível 1 do modo
parametrização.
Nível 3:
O conteúdo do parâmetro é exibido no display principal e o número do
parâmetro no display secundário.
Use as teclas e para configurar o novo valor para o parâmetro
selecionado.
Pressione a tecla ENTER/MENU para confirmar a modificação (salvar
o novo valor) ou BACK/ESC para cancelar a modificação (não salva o
novo valor). Em ambos os casos a HMI retorna para o nível 2 do modo
parametrização.

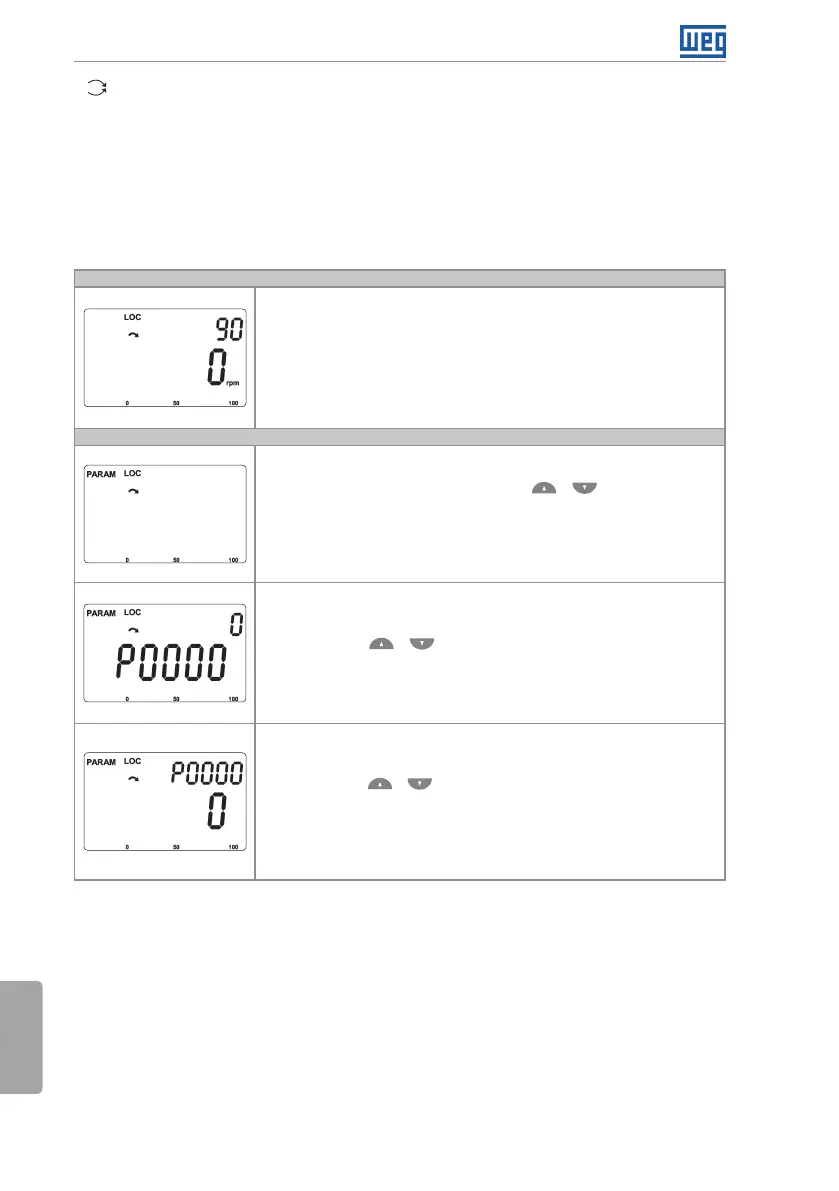

Figura 4.3: Modos de operação da HMI
A HMI pode ser instalada ou retirada do inversor com o mesmo energizado ou desenergizado.
A HMI fornecida com o produto pode também ser utilizada para comando remoto do inversor.
Nesse caso, utilizar cabo com conectores D-Sub9 (DB-9) macho e fêmea com conexões pino
a pino (tipo extensor de mouse) ou Null-Modem padrão de mercado. Comprimento máximo
50 m. É recomendado o uso dos espaçadores M3 x 5,8 fornecidos com o produto. Torque
de aperto recomendado: 0,5 N.m (4,50 Ibf.in).
Para montagem da HMI na porta do painel ou mesa de comando utilizar o acessório moldura
para HMI (consulte a seção 7.2 ACESSÓRIOS na página 195 ou executar furação conforme
a Figura A.5 na página 205).
