WEG CFW700 - Page 180

CFW700 | 175
HMI e Programação Básica
Português
Entradas
digitais
Velocidade
mínima
de velocidade
Referência
Reset para
zero
Reset
Velocidade
de saída
Acelera
Desacelera
Aceleração
Habilitação
Tempo
Tempo
Tempo
Tempo
Aberto
24 V
24 V
DIx - Acelera
DIx - Desacelera
DIx - Gira/Para
Desaceleração
Aberto
24 V

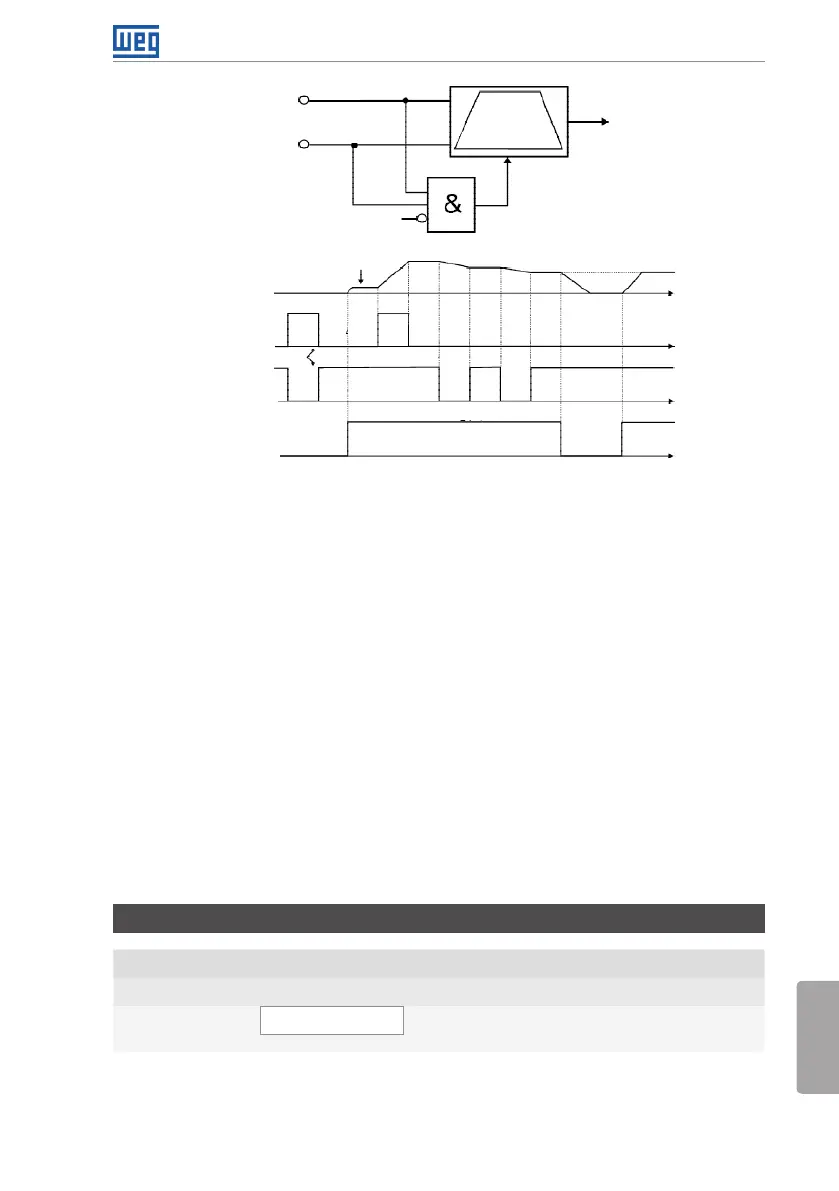

Figura 4.5: Funcionamento da Aplicação Potenciômetro Eletrônico (P.E.)
Para o funcionamento da aplicação potenciômetro eletrônico, é necessário programar o
parâmetro P0221 ou P0222 em 7 = SoftPLC.
Fica definido que:
 Função 1 da Aplicação nos parâmetros P0263 a P0270 representa o comando Acelera.
 Função 2 da Aplicação nos parâmetros P0263 a P0270 representa o comando Desacelera.
O comando Acelera é feito por uma das entradas digitais DI1 a DI8, e deve ser programado
em um dos respectivos parâmetros (P0263 a P0270) o valor 20 = Função 1 da Aplicação.
O comando Desacelera também é feito por uma das entradas digitais DI1 a DI8, e deve ser
programado em um dos respectivos parâmetros (P0263 a P0270) o valor 21 = Função 2 da
Aplicação.
A entrada Acelera está ativa quando ajustada em 24 V e inativa em 0 V. Já a entrada Desacelera
está ativa quando ajustada em 0 V e inativa em 24 V.
Os parâmetros relacionados a este aplicativo são:
P1010 – Versão Aplicação Potenciômetro Eletrônico (P.E.)
Faixa de Valores: 0,00 a 10,00 Padrão: -
Propriedades: ro
Grupos de
Acesso via HMI:
SPLC
Descrição:
Parâmetro apenas de leitura que apresenta a versão de software do aplicativo potenciômetro
eletrônico desenvolvida para a Função SoftPLC do CFW700.
