CFW700 | 177
HMI e Programação Básica
Português
Velocidade
de saída
Rampa de aceleração
Tempo
0 V (aberto)
0 V (aberto)
0 V (aberto)
24 V
24 V
24 V
DI5
DI4
DI6
P1011
P1013
P1014
P1015
P1016
P1017
P1018
P1012

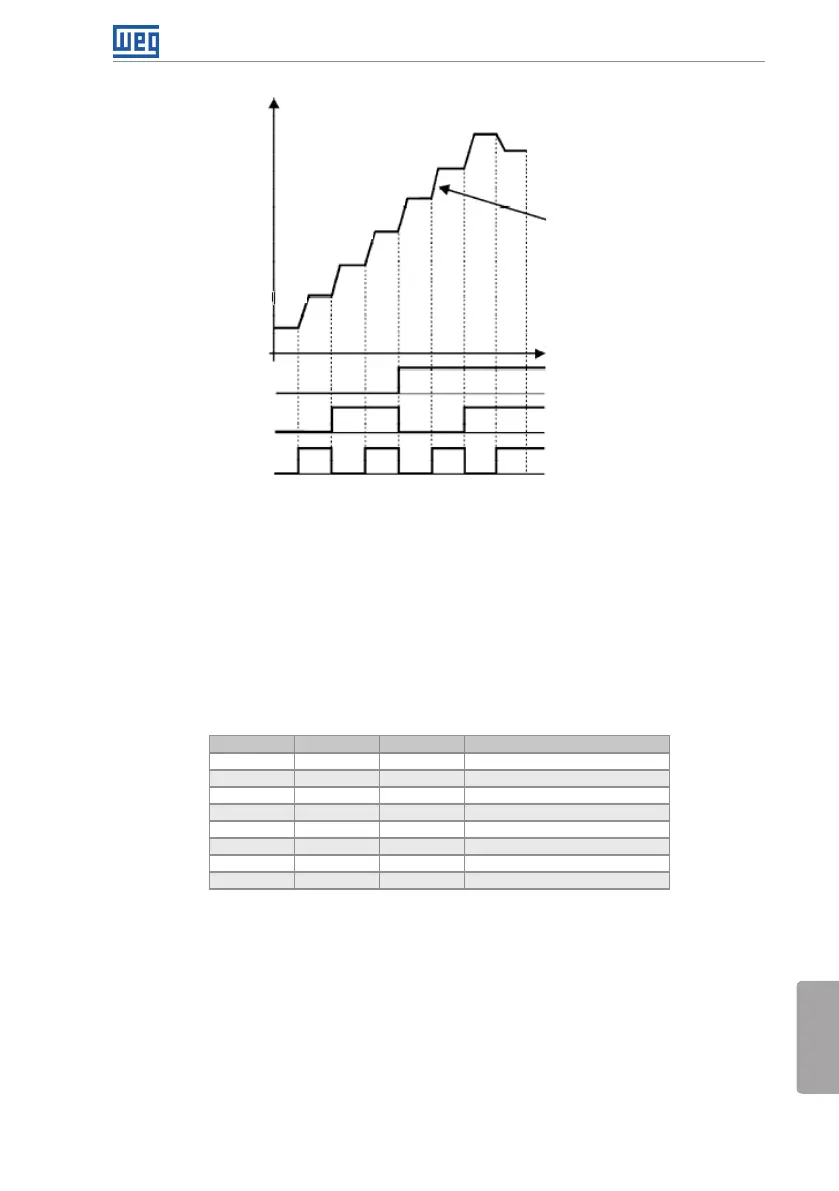

Figura 4.6: Funcionamento da Aplicação Multispeed
Para o funcionamento da aplicação multispeed, é necessário programar o parâmetro P0221
ou P0222 em 7 = SoftPLC.
Fica definido que:
Função 1 da Aplicação nos parâmetros P0266 a P0268 representa o comando Multispeed.
A seleção da referência de velocidade ocorre de acordo com a tabela abaixo:
Tabela 4.3: Referência Multispeed
DI6 DI5 DI4 Referência de Velocidade
0 V 0 V 0 V P1011
0 V 0 V 24 V P1012
0 V 24 V 0 V P1013
0 V 24 V 24 V P1014
24 V 0 V 0 V P1015
24 V 0 V 24 V P1016
24 V 24 V 0 V P1017
24 V 24 V 24 V P1018
Caso alguma entrada não esteja selecionada para Multispeed, deverá ser considerada como 0 V.
Os parâmetros P1011 a P1018 definem o valor da referencia de velocidade quando o Multispeed
está em funcionamento.
Os parâmetros relacionados a este aplicativo são:
