Diagnóstico de Problemas e Manutenção
Português
1 2
Conexão do cabo Encaixe do ventilador
(a) Modelos das mecânicas A, B, C, D e modelo 105 A / 380 / 480 V
1 2
Conexão do cabo
Fixação do ventilador e grade
no produto
(b) Modelos 142 A, 180 A e 211 A / 220 / 230 V e 380 / 480 V e todos os modelos 500 / 600 V

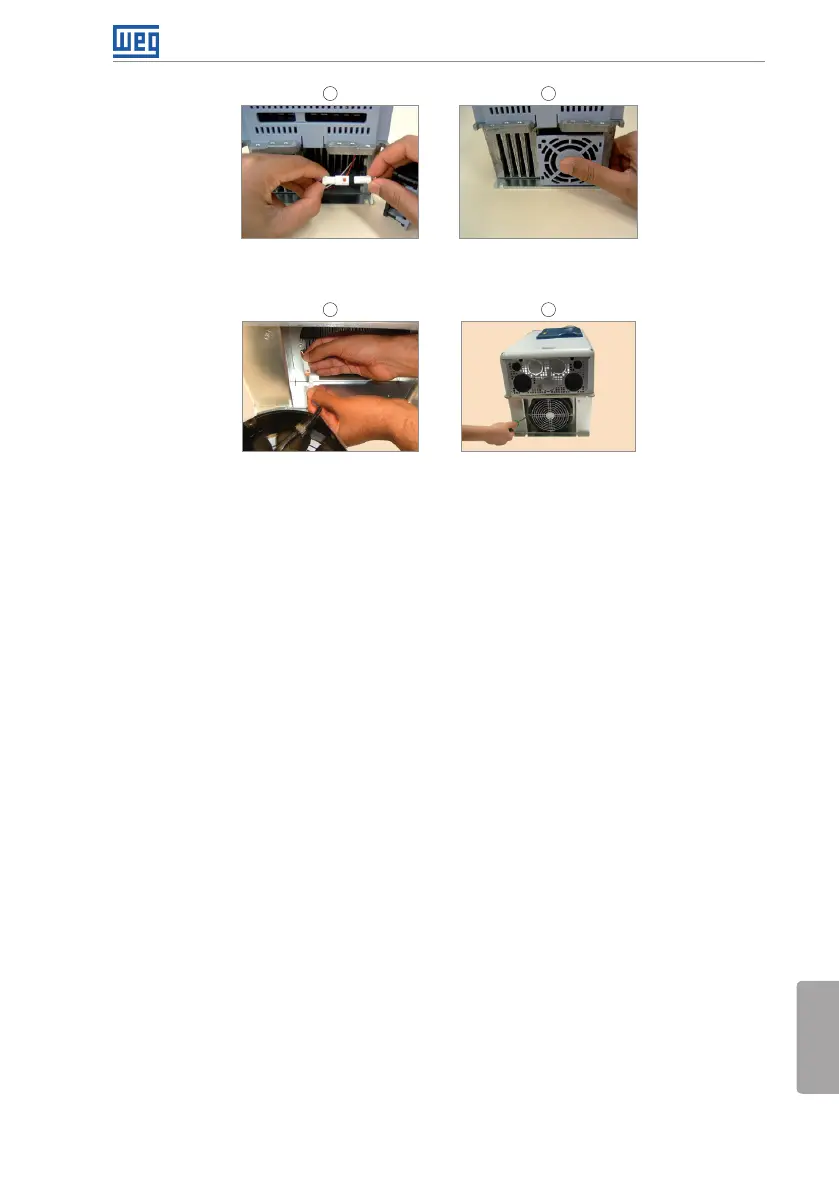

Figura 6.2: (a) e (b) Instalação do ventilador do dissipador
