CFW700 | 89
Instalación y Conexión
Español
+24 V
GND (24 V)
DI5 DI6 DI7 DI8
Entradas digitales tipo activo bajo
+24 V COM GND (24 V) DI1 DI2 DI3 DI4
(c) Entradas digitales tipo activo bajo
Encoder colector abierto
Z
Z
Z
B B
B
A A A
+V(5 V)
+5 V-ENC
GND-ENC COM
(b) Encoder con salida colector
abierto

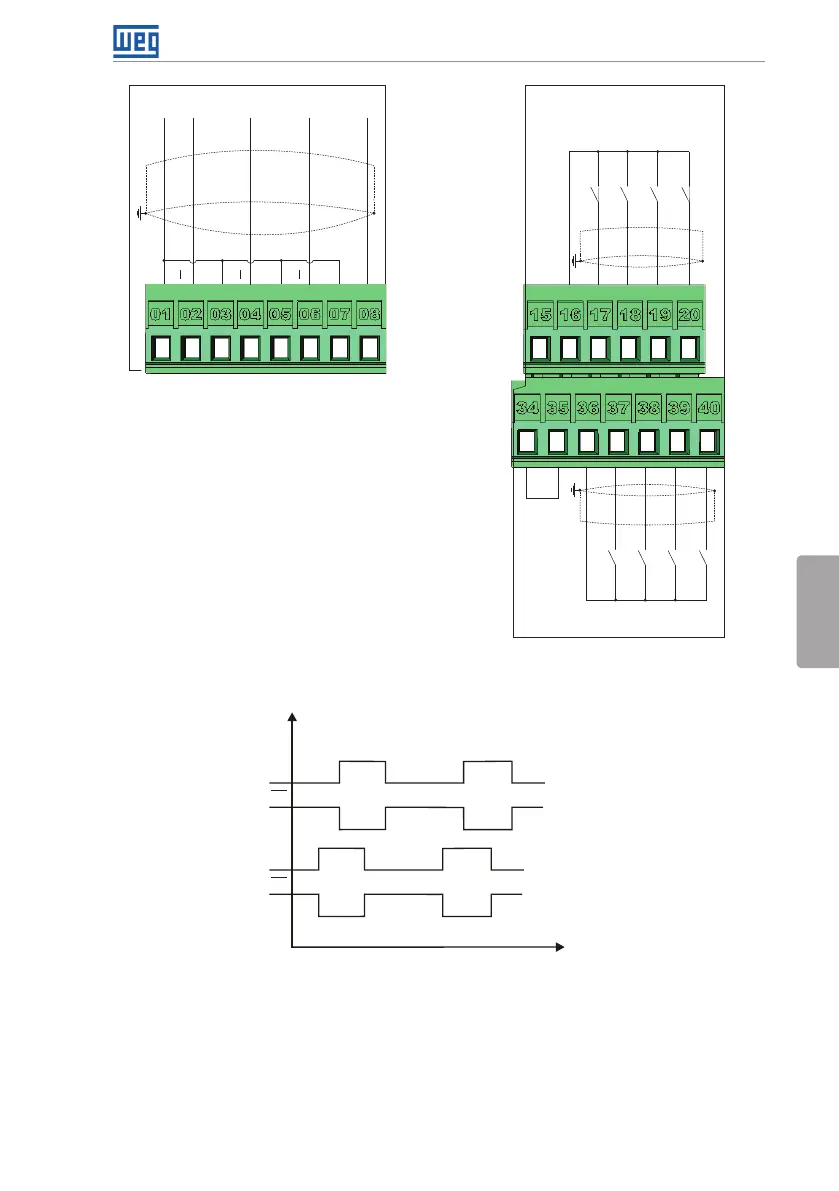

Figura 3.5: (a) a (c) Señales del conector XC1
Señal
Tiempo
A
B
A
B
Figura 3.6: Fase estándar de las señales del encoder
Consulte la Figura A.3 en la página 202 para visualizar la localización de la tarjeta de control,
del conector XC1 (señales de control), de las DIP-switches S1 (para selección del tipo de señal
de las entradas y salidas analógicas) y S2 (terminación de la red RS-485) y de los slots 3 y 5 para
accesorios (consulte la sección 7.2 ACCESORIOS en la página 127).
Los convertidores CFW700 son suministrados con las entradas digitales configuradas como
