4-
F
FUEL
9

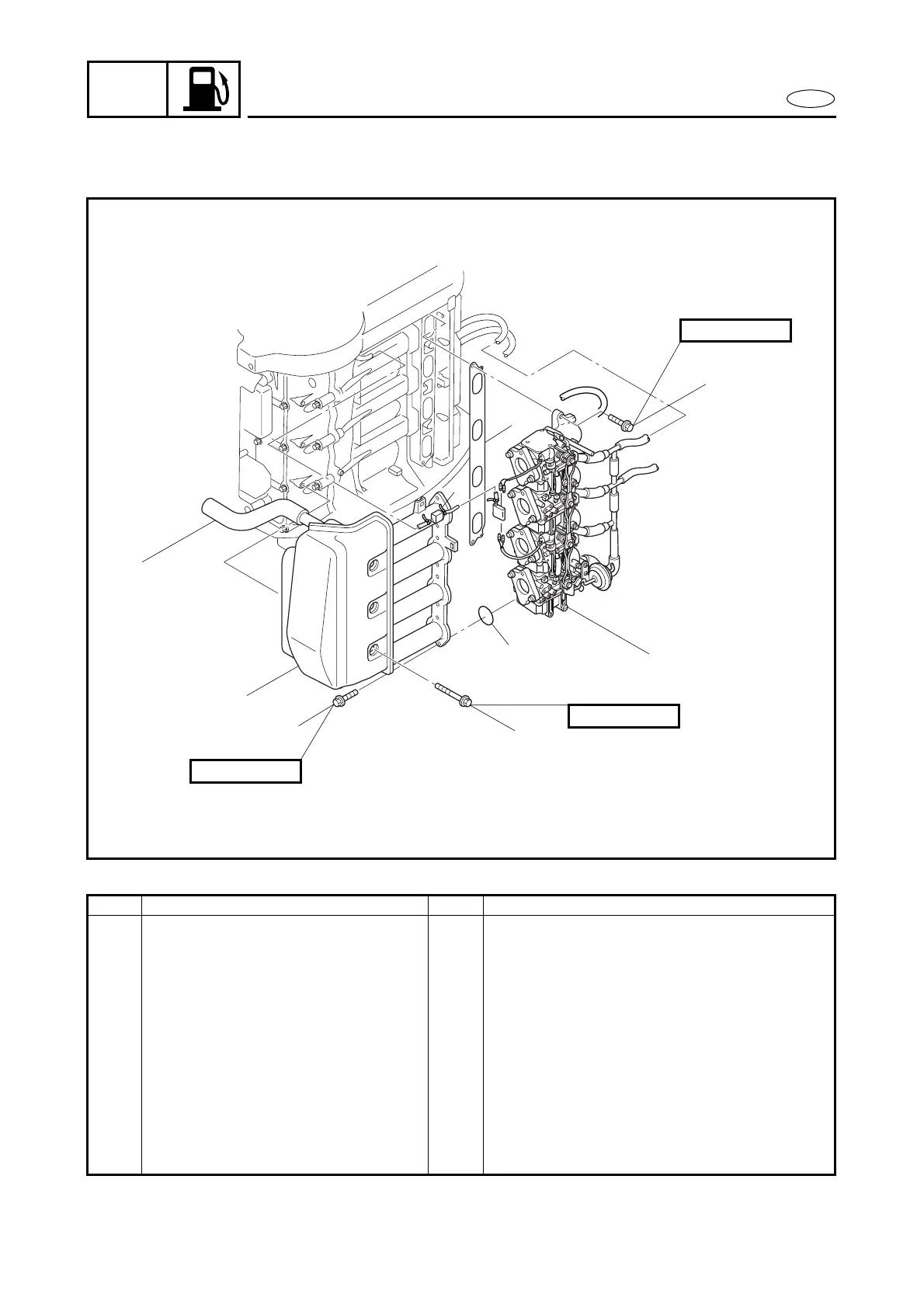

ASSEMBLAGE D’ADMISSION
VUE EN ECLATE
1
2
3
6
4
5
7
9
8
8 × 35 mm
8 × 60 mm
6 × 16 mm
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Points d’entretien
RETRAIT D’ASSEMBLAGE
D’ADMISSION
Suivre l’“étape” de gauche pour la dépose.
Unité de commande Se reporter à “UNITE DE COMMANDE”.
1 Collier de fixation plastique 1
2 Flexible 1
3 Boulon 3
4 Boulon 8
5 Silencieux d’admission 1
6 Joint torique 4
7 Boulon 5
8 Assemblage d’admission 1
9 Joint 1
Pour l’installation, inverser les étapes de la dépose.
ASSEMBLAGE D’ADMISSION
9
