1.Tahanan Lighting coil
9Lepaskan coupler CDI magneto dari
kabel bodi
9Pasangkan pocket tester (Ω×1) pada
stator coil
9ukur tahanan lighting coil
Tahanan Lighting coil
0,24 ~ 0,36 Ω pada 20°C (68°F)
(Kuning - Hitam)
ELEC
–16–

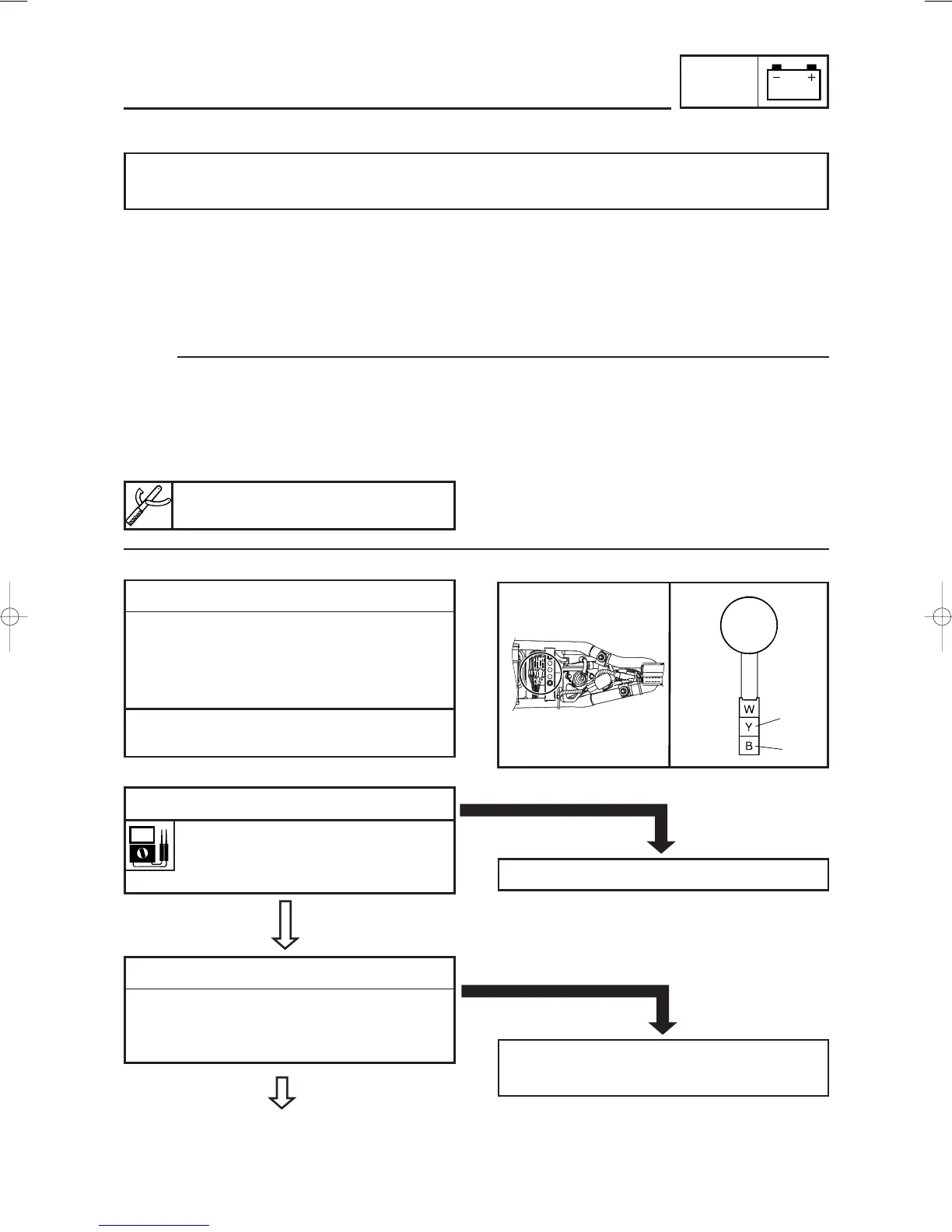

SISTIM PENERANGAN
CARA MENGATASI MASALAH/TROUBLESHOOTING
Prosedur :
Periksa;
1.Tahanan Lighting coil 4.Saklar Pass
2.Saklar lampu 5.Sambungan kabel (pada sistim penerangan)
3.Saklar dimmer
LAMPU DEPAN, LAMPU INDIKATOR LAMPU JAUH, LAMPU BELAKANG/LAMPU METER
TIDAK MENYALA
CATATAN:
9Buka komponen dibawah ini, sebelum melakukan perbaikan
1)Penutup samping (kanan)
2)Lampu depan
3)Tempat duduk
9Pergunakan alat spesial tool ini untuk perbaikan
Pocket tester:
90890-03112
SESUAI
SPESIFIKASI
Kabel Tester (+) → terminal kuning
11
Kabel Tester (
–) → terminal hitam
22
Ganti unit stator
DILUAR SPESIFIKASI
2.saklar lampu
9Periksa sistim penyambungan saklar lampu
lihat bagian “PEMERIKSAAN SAKLAR/
SWITCH”
*
BAGUS
saklar lampu rusak --> ganti atau perbaiki
saklar lampu (kanan).
TIDAK BAGUS
1
2
