ABB ACS55-01E-01A4-2

100 FI
Pyörimimisnopeuden säätö

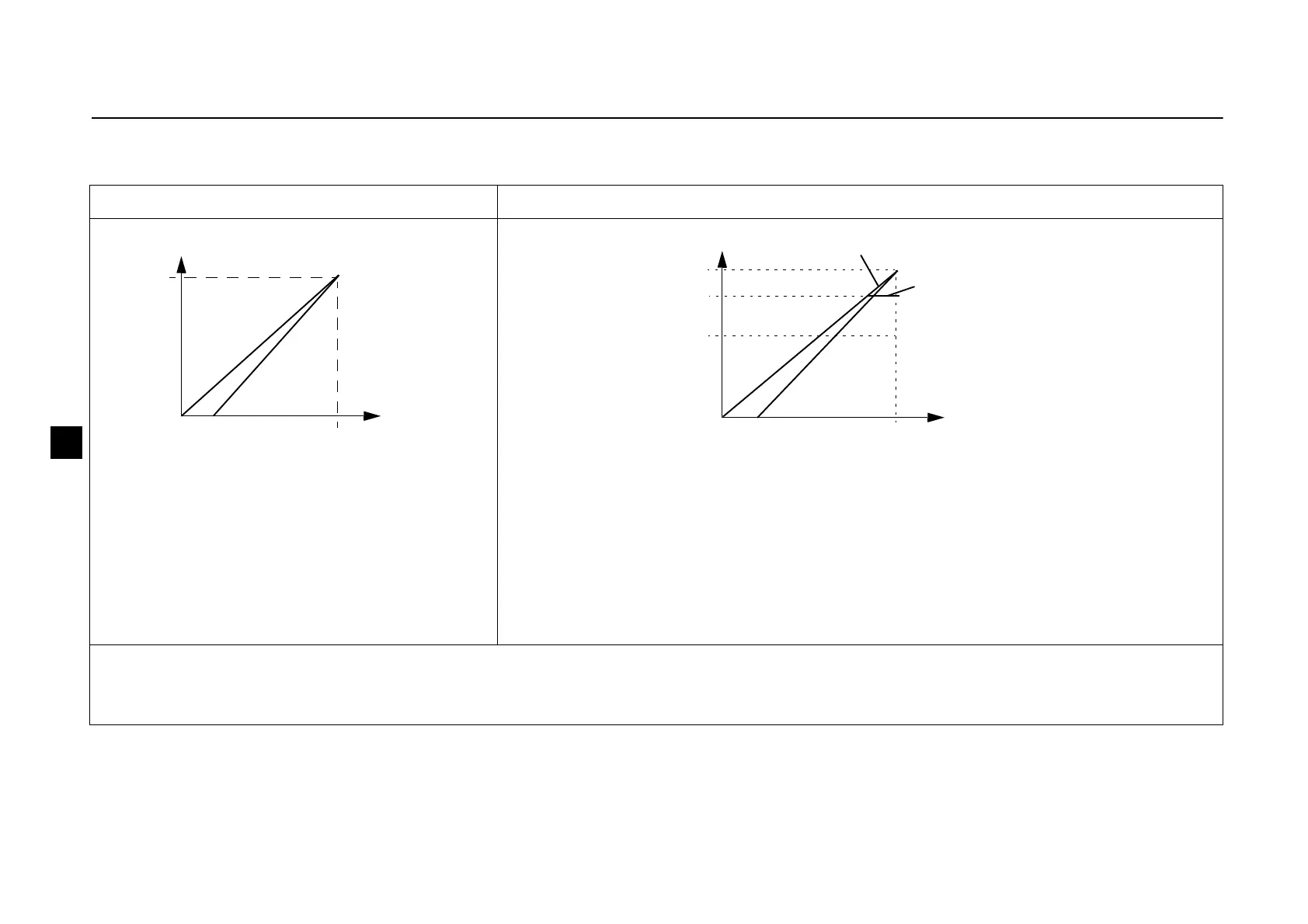

ACS55 saa nopeusohjeen (taajuusohjeen) analogiatulon kautta. Analogiatulon ja ohjeen välinen suhde riippuu DIP-kytkinten
asetuksista, kuten alla on kuvattu. Lähtötaajuus seuraa ohjeen muutoksia potentiometrin ACC/DEC määräämällä rampilla.
Korkeataajuustila OFF (tehdas) Korkeataajuustila ON
DIP-kytkimen asetukset:
HI FREQ = OFF
AI OFFSET = OFF (käyrä a) tai ON** (käyrä b)
MOTOR NOM FREQ = 50 tai 60 Hz
DIP-kytkimen asetukset:
HI FREQ = ON
AI OFFSET = OFF (käyrä a) tai ON** (käyrä b)
MOTOR NOM FREQ = 50 tai 60 Hz
Lähtötaajuus on rajattu moottorin valittuun
nimellistaajuuteen.
Lähtötaajuuden maksimiarvo määräytyy potentiometrin HI FREQ asetuksen mukaan
välille f
N
:n ja f
N
+ 70 Hz. Potentiometri ei vaikuta analogitulon skaalaukseen.
* Valitse jännite- tai virtasignaali AI-siirtoliittimellä. Katso sivu 98.
** Taajuusmuuttaja laukeaa vikaan, jos signaali laskee alle 2 V:n (4 mA:n). Toiminto suojaa taajuusmuuttajaa analogiatulosignaalin
katkeamiselta.
f
Syöttö*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
S
yöttö*
10 V
[V, mA]
0
f
N
+ 70 Hz
taajuusohje
f
N
lähtötaajuuden raja
2 V
4 mA
a
b
20 mA
