DA 37

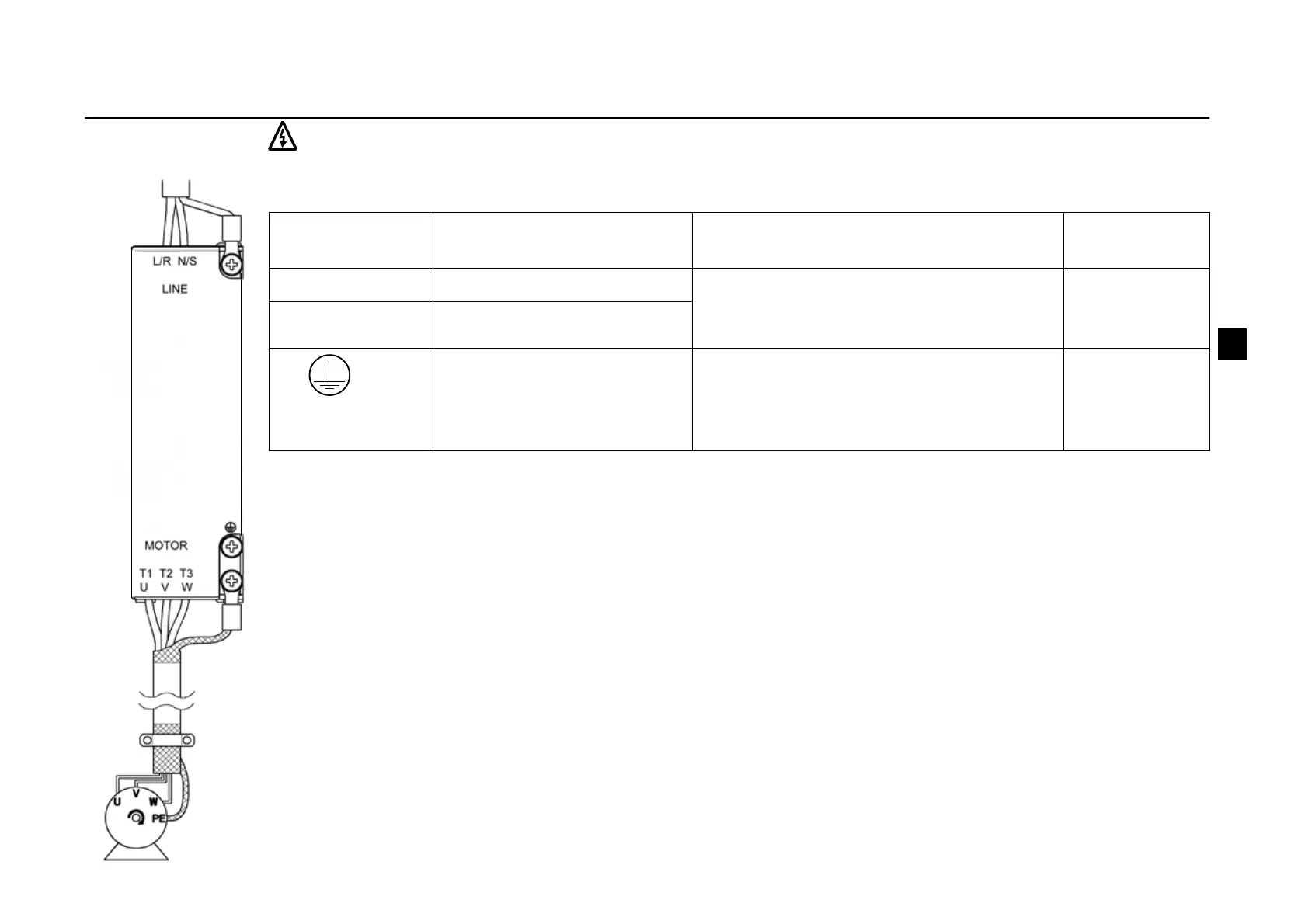

Tilslutning af strømforsyning og motor
Advarsel! Inden installation skal strømforsyningen slukkes.
Bemærk: Sørg for korrekt strømforsyning! Hvis man tilslutter 230 VAC til en ACS55-enhed, som er beregnet til
115 VAC, kan det ødelægge drevet!
Advarsel! Hvis kølepladen ikke jordes korrekt, så kan du få elektrisk stød, hvis du berører kølepladen.
Bemærk: Brug kun de medfølgende M4x8-kombiskruer. Maks. tilladt dybde til jordingsskruer er 6mm.
Følg lokale regler for tværsnit. Brug strømkabel godkendt til 60°C (140°F) eller til 75°C (167°F), hvis temperaturen
i omgivelserne er over 30°C (86°F). Se også Yderligere kabelføring og EMC-vejledning på side 39.
Jordlækagestrøm for ACS55 kan overskride 3,5 mA AC / 10 mA DC. Ifølge EN50178 må ACS55 kun bruges i en
permanent installation.
Indgangssikring
Se Tekniske data på side 42 for anbefalede sikringstyper.
Motor
Motoren skal være en 3-faset vekselstrømsinduktionsmotor med nominel spænding U
N
fra 200 til 240 V og
nominel frekvens f
N
på enten 50 eller 60 Hz. Motorens nominelle strøm skal være mindre end eller lig med den
nominelle udgangsstrøm (I
2
) for drevet.
Hvis faserne er tilsluttet, U-U, V-V og W-W, og fremad er valgt som retning, så drejer akslerne med uret set fra
drevakslens ende.
Terminal Beskrivelse Ledningsstørrelse Tilspændings-
moment
L/R, N/S 1~ strømforsyningsindgang Maks. 2,5 mm
2
(ramme A og B) eller
maks. 4 mm
2
(ramme C og D) med
firelederkabel
0,5 N·m
T1/U, T2/V, T3/W Motortilslutning
PE Jordbeskyttelse.
Beskyttelsesleder og skærm
på kabel.
Brug fleksible kobberledning.
Ledningsstørrelsen må ikke være mindre
end størrelsen af det netkabel, der
anvendes.
1 N·m
