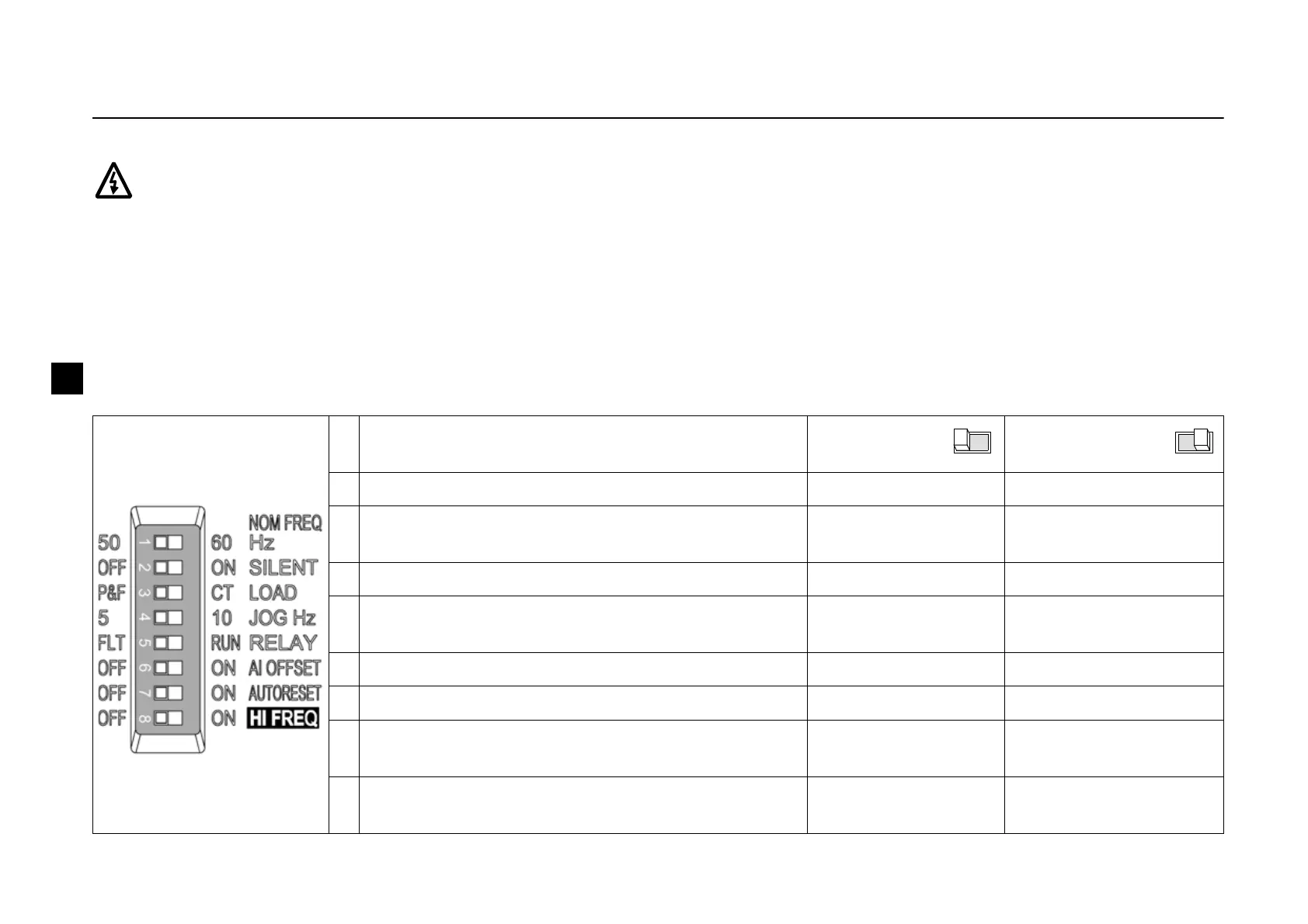

DIP-Schalter
Mit den DIP-Schaltern kann der ACS55 an den Motor und die Applikation angepasst werden.
Warnung! Der DIP-Schalter steht unter gefährlicher Spannung (200 V). Die Spannungsversorgung abschalten und 5 Minuten
warten, bevor die Schalterstellung geändert wird. Den Schutzdeckel geschlossen lassen, wenn der ACS55 an das Netz
angeschlossen ist.
Konfiguration
• Den Frontdeckel mit der Klinge eines Schraubendrehers öffnen und den DIP-Schalter einstellen.
• Den jeweiligen Schalter mit der Spitze eines Schraubendrehers nach links oder rechts drücken. Standardmäßig sind alle Schalter in
der linken Position.
• Vordere Abdeckung wieder schließen.
Basis-Information
DIP-Schalter
# Name und Funktion Standard-
Einstellungen
Alternative
Einstellungen
1 NOM FREQ HZ: Motornennfrequenz 50 Hz 60 Hz
2 SILENT: Motorgeräuschpegel
(PWM-Schaltfrequenz)
OFF - Normal (5 kHz) ON - Leise (16 kHz)
3 LOAD: Lastmoment-Typ (U/f-Kurve) P&F - Pumpe/Lüfter CT - Konstantmoment
4 JOG HZ: Konstantfrequenz für den Tippbetrieb
(Jogging)
5 Hz 10 Hz
5 RELAY: Betriebsfunktion des Relaisausgangs FLT - Störung RUN - Motor läuft
6 AI OFFSET: Minimumwert für den Analogeingang OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET Automatische Quittierung von
Störungen
OFF - Keine automa-
tische Quittierung
ON - automatische
Quittierung aktiviert
8 HI FREQ: Hochfrequenzmodus OFF - Standard ON - Hohe Frequenz
aktiviert
