38 DA

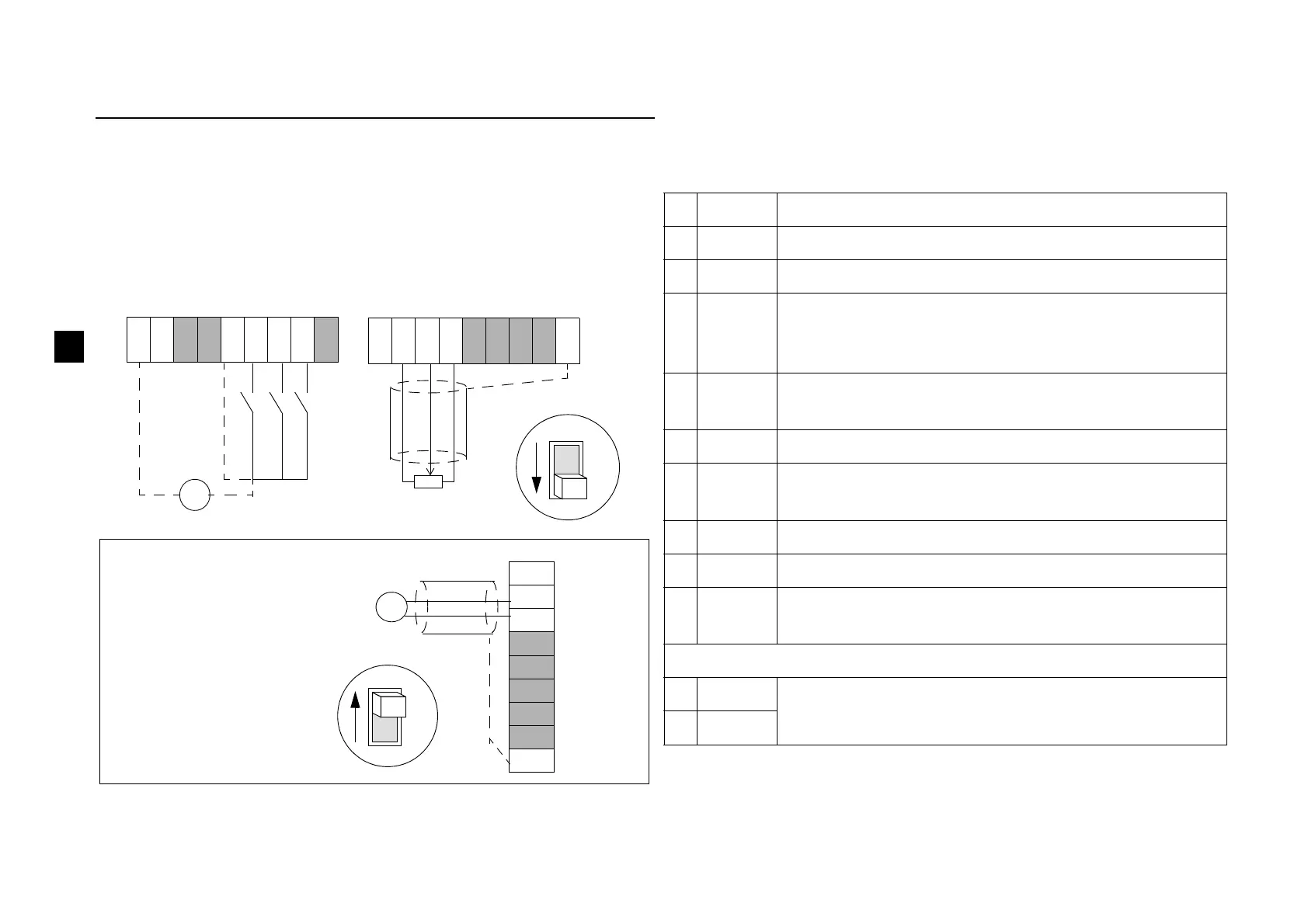

Tilslutning af styrekabler
Der kan bruges intern (1) eller ekstern (2) strømforsyning til digitale
indgange. Analog styringsspænding er 0…10 VDC som standard.
(AI-jumper skal være i position spænding ("U")).
Styreterminaler
• Størrelse på leder: flertrådet 0,25…1,5 mm
2
(AWG 23 til
AWG 16)
• Tilspændingsmoment: 0,25 N·m.
1) Tilsluttet internt til ramme (jord) via 1 Mohm-modstand.
2) Impedans for digitalindgange 1,5 kohm.
Brug af 0/4…20 mA
spændingssignal: - Skift AI-
jumper til position spænding ("I").
- Indstil AI OFFSET til ON, hvis
signal 4…20 mA ønskes.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC spænding
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Navn Beskrivelse
1 COM Almindelig til digital eller analog indgang
1)
2 COM Almindelig til digital eller analog indgang
1)
3 AI Analog indgang: Hastighedsreference (frekvens).
0/2…10 VDC (Ri=190 kohm) eller 0/4…20 mA
(Ri=100 ohm). Opløsning 0,1 %, nøjagtighed ±1 %.
4 +10V Referencespænding til analoge indgange.
Præcision +/-2 %. Maks. 10 mA.
5 +12V Ekstraspænding til digital indgang, maks. 30 mA.
6 START Digitalt input 1: Start (nulstiller drev efter
fejlreaktion)
2)
7 REV Digital indgang 2: Omvendt rotationsretning
2)
8 JOG Digitalt input 3: Aktiver jog-hastighed
2)
9 SCR Jord til signalkabelskærm. Tilsluttet internt til
rammejordforbindelse.
Relæudgang
1 RO1 Fejl: Relæ åbner.12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
