Yderligere kabelføring og EMC-vejledning
Følg vejledningen for problemfri betjening og sørg for at opfylde EU's EMC-direktiv.
Motorkabel
Motorkablet skal være et symmetrisk trelederkabel med koncentrisk PE-leder eller et firelederkabel med koncentrisk skærm. Flettet
metalskærm anbefales, fx type MCCMK (NK-kabler).
- Drej kabelskærmens ledning sammen i et bundt og tilslut til jordklemmen . Hold bundet så kort som muligt.

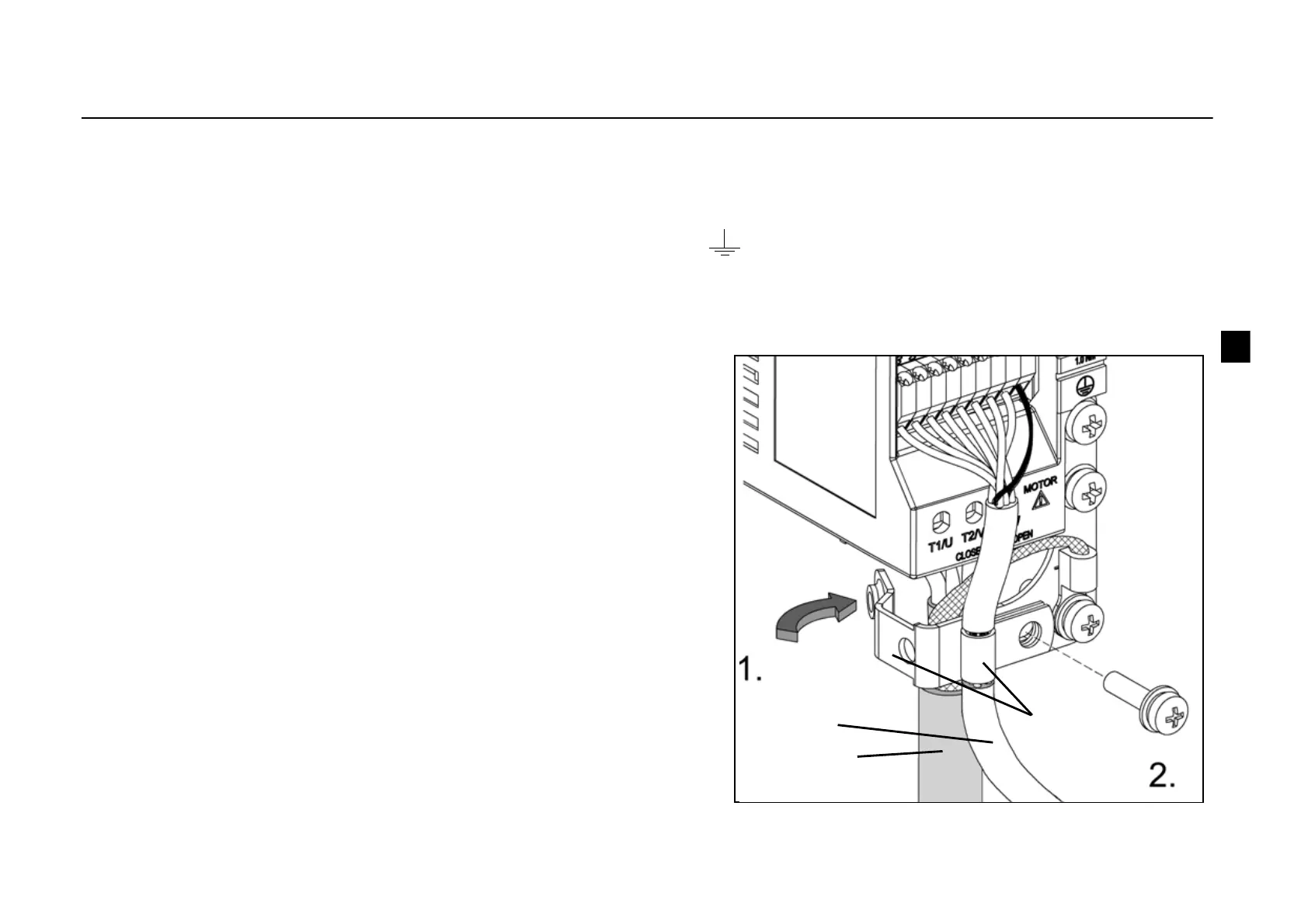

- Klem kabelskærmen som vist på figuren ved brug af internt og eksternt EMC-filter.
Ved motoren skal kabelskærmen jordes 360 grader med en EMC-kabelforskruning, eller skærmen skal snos sammen til et bundt, som
ikke er længere end fem gange tykkelsen og tilsluttes PE-terminalen på motoren.
Styrekabler
Styrekablerne skal altid være multilederkabler med en snoet
kobberkabelskærm. Det anbefales at bruge dobbeltskærmet parsnoet kabel
til analoge signaler.
- Drej skærmen sammen til et bundt og tilslut til klemme SCR. Hold bundtet
så kort som muligt.
- Klem styrekablet som vist på figuren (kun EMC-enheder).
- Før motorkablet væk fra styrekablerne og strømforsyningskablet for at
undgå elektromagnetisk interferens (afstand > 20 cm).
Bemærk! Der må aldrig blandes 24 VDC og 115/230 VAC signaler i det
samme kabel.
