安全指南
进行安装和操作前必须仔细阅读下面的安全指南。
警告 ! 设备带有危险电压 !
只有有资格的电工才能从事 ACS55 的安装工作。
在主电源未断开时，禁止任何作业。断开主电源后，至少要等待 5
分钟，使内部电容放电完毕后，才能进行作业。
警告 ! 如果散热片没有正确接地，当触及散热片时会发生触电。
注意 : DIP 开关的触点带有危险电压。
注意 : 尽管电机停止了运转，端子 L/R、 N/S、 T1/U、 T2/V 和
T3/W 上仍带有危险电压。
注意 : 尽管变频器已经断电，继电器输出的端子上可能仍然带电。
警告 ! 表面高温 !
设备运行中，散热片部位的温度可能高达 (>80°C)。确保遵循安装
指导。
一般的安全指导
当停电恢复后，如果外部的运转命令保持 ON 的状态， ACS55 会
自动启动电机。
不要试图修理损坏的变频器。 ACS55 无法在现场维修，出现问题
时只能更换新模块。
ACS55 应安装在有防护的空间内，比如配电柜中。
两次上电的最短时间间隔为 3 分钟。
改变 DIP 开关的位置 ( 在面板上 ) 可能会改变 ACS55 的功能和运行
状态。因此改变前要确认不会对人员和设备造成危害。
关于本手册
本手册介绍安装和调试 ACS55 必要的信息。
检查发货内容

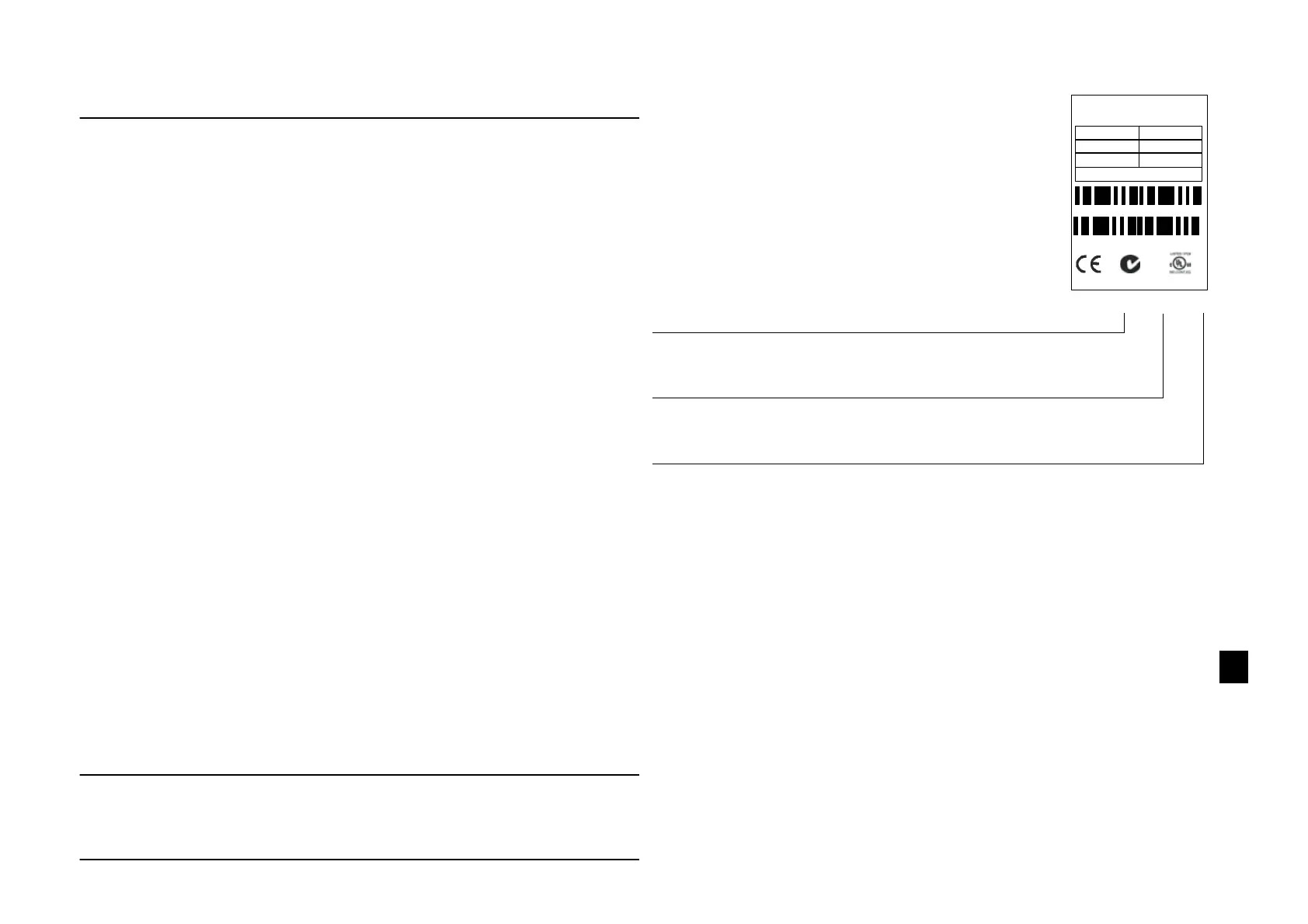

产品序列号 (S/N) 印在铭牌上。 (M= 产地， Y=制造年， WW = 制
造周， R= 产品版本号 (A,B,C...)， XXXX= 制造周从 0001 开始 )
ACS55-01_-____-_
发货包装中包括：
1. ACS55 模块一台
2. 用户指南一份
3. 两个用于固定控制线的电缆夹 ( 仅限 EMC 内置
单元 )。
检查设备铭牌，确认发货是否和订货一致。
EMC 滤波器 : E = 内置， N = 无
最大连续输出电流 (I
2
):
01A4 = 1.4 A, 02A2 = 2.2 A, 04A3 = 4.3 A,
07A6 = 7.6 A, 09A8 = 9.8 A
输入电压 (U
1
):
1 = 110…120 VAC +10%/-15%
2 = 200…240 VAC +10%/-15%
