216 SV

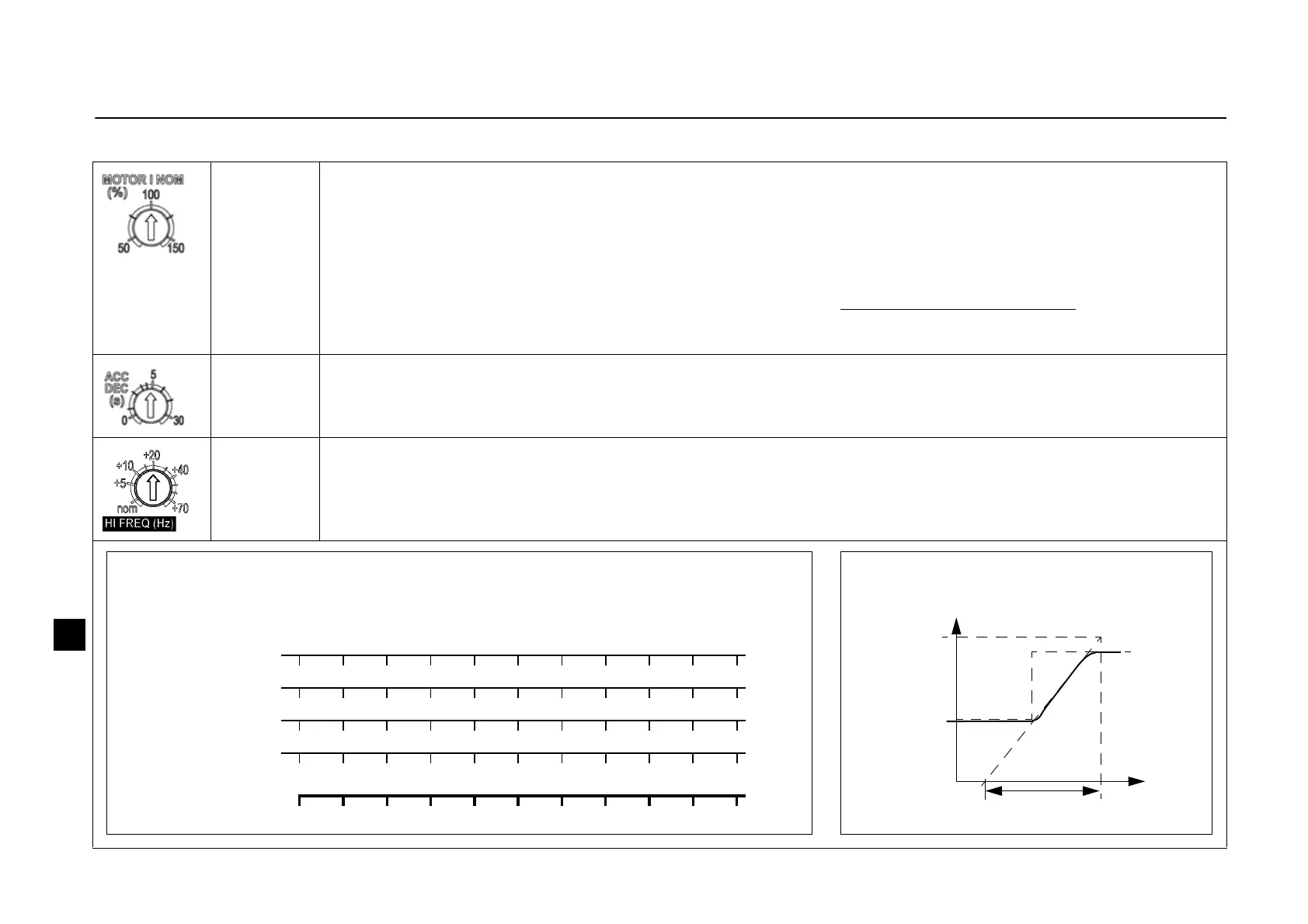

Styrpotentiometrar
Programmeringspotentiometrarnas lägen kan justeras med en skruvmejsel. Som standard står alla potentiometrar i sina mittlägen.
MOTOR I
NOM
Beräkna MOTOR I NOM med ekvationen i denna ruta eller välj ett värde på MOTOR I NOM från tabellen
nedan. ACS55 uppskattar motortemperaturen utgående från uppmätt utström och definierad motor-
märkström. Frekvensomriktaren löser ut om den uppskattade temperaturen tyder på motoröverhettning.
Obs: Om motorkablarna är långa och därmed orsakar stora kapacitiva strömmar kan det vara nödvändigt
att öka värdet på MOTOR I NOM.
ACC/DEC Definierar accelerations- och retardationstid från lägsta till högsta frekvens och vice versa, i sekunder.
Ju större värde på ACC/RET desto långsammare följer ACS55 börvärdesändringar.
HI FREQ Begränsar utfrekvensen till ett önskat värde mellan märkfrekvensen och märkfrekvensen + 70 Hz. För att
använda denna potentiometer, aktivera högfrekvensläget med DIP-omkopplaren HI FREQ. Se DIP-
omkopplare på sid 214.
MOTOR I NOM ( %) =
Motormärkström [A]
ACS55, märkström [A]
• 100 %
Ref. [%]
t
100
ACC/DEC
Tabell för val av MOTOR I NOM ACC/DEC-tid
ACS55-01x-
-01A4-x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-x
1,11,31,51,82,0
2,2
2,4 2,6 2,8 3,0 3,3
-04A3-x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-x
3,84,65,36,16,8
7,6
8,4 9,3 10,2 11,4
-09A8-x
4,95,96,97,88,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Motormärkström (A)
