有关接线和 EMC 的详细指导
遵守下面的指导可以避免故障并保证安装符合欧洲 EMC 标准。
电机电缆
电机电缆必须选择对称的三芯并带同中心接地线的电缆，或者是对称四芯带同中心铠装电缆。推荐使用带屏蔽的电缆。
例如 MCCMK (NK 电缆 )。
- 接线时将屏蔽层拧成一股，尽可能短，接到接地端子 . 上。

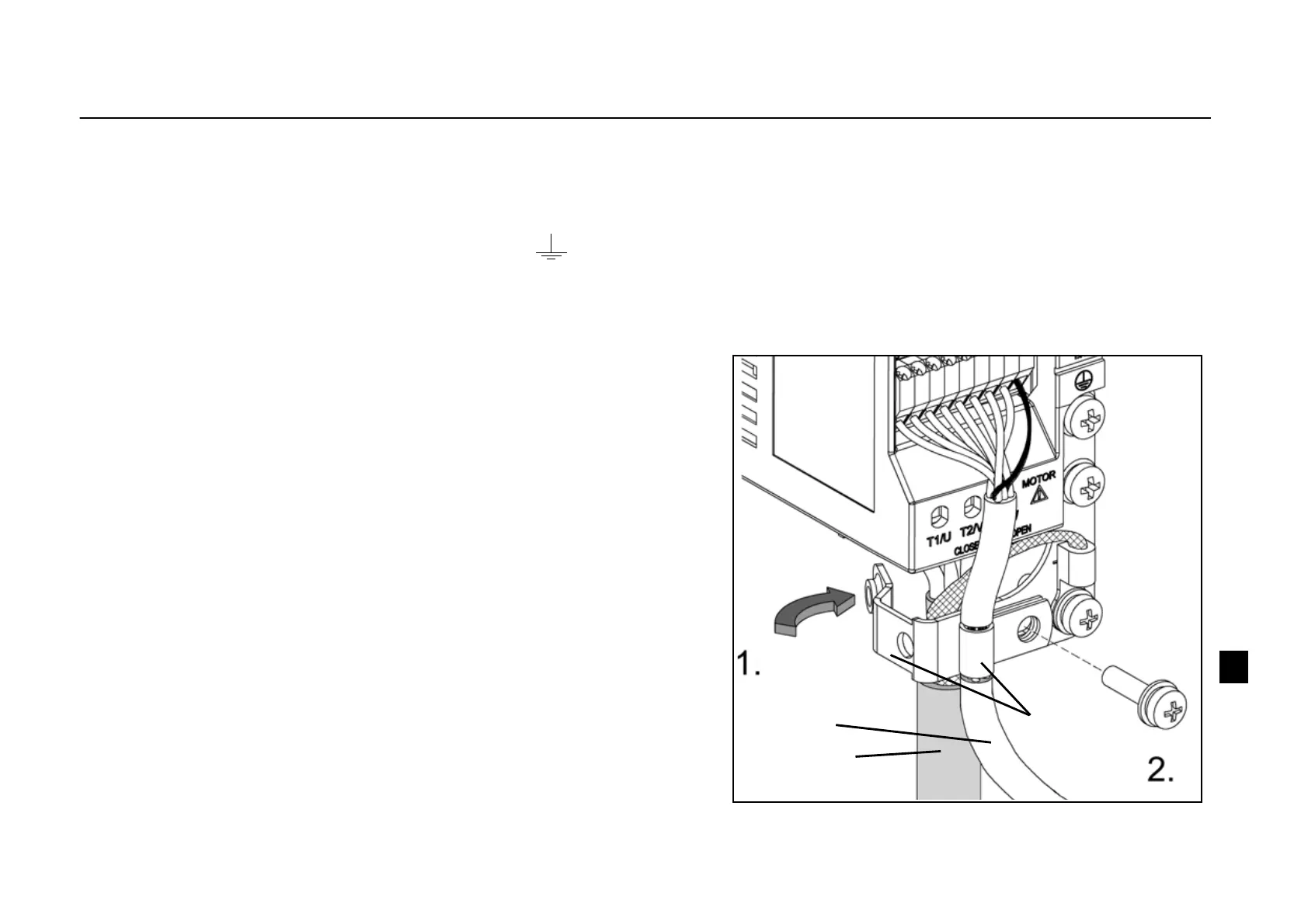

- 如图所示，如果选配外部或内部 EMC 滤波器，将电缆屏蔽层用电缆夹夹好。
- 在电机侧，必须使用 EMC 屏蔽环将电缆的屏蔽层 360 度接地，或将屏蔽层拧成一股，长度不超过电缆直径的 5 倍，并连接到电机接地
点。
控制电缆
控制电缆必须使用带屏蔽多芯电缆。推荐模拟信号使用单独的双绞屏蔽电缆。
- 将屏蔽层拧成一股，尽可能短，连接到 SCR 端子。
- 如图所示将控制电缆固定在线夹上 （适用于带 EMC 的模块）。
- 走线时将电机电缆尽量远离控制电缆和供电电缆，避免电磁干扰 ( 距离 > 20
cm)。
注意 : 24 VDC 的信号和 115/230 VAC 的信号不要共用同一根多芯电缆。
