DIP switch
I DIP switch permettono di configurare l'ACS55 in base al motore e all'applicazione.
Avvertenza! Sui DIP switch è presente una tensione pericolosa (200 V). Scollegare l'alimentazione e attendere 5 minuti prima di
regolarli. Tenere chiuso il coperchio protettivo quando l'ACS55 è alimentato.
Configurazione
• Aprire il coperchio anteriore facendo leva con la punta di un cacciavite e regolare i DIP switch.
• Utilizzare la punta del cacciavite per spostare gli switch verso destra o sinistra. Di default tutti gli switch sono posizionati a sinistra.
• Chiudere il coperchio anteriore.
Informazioni generali
DIP switch

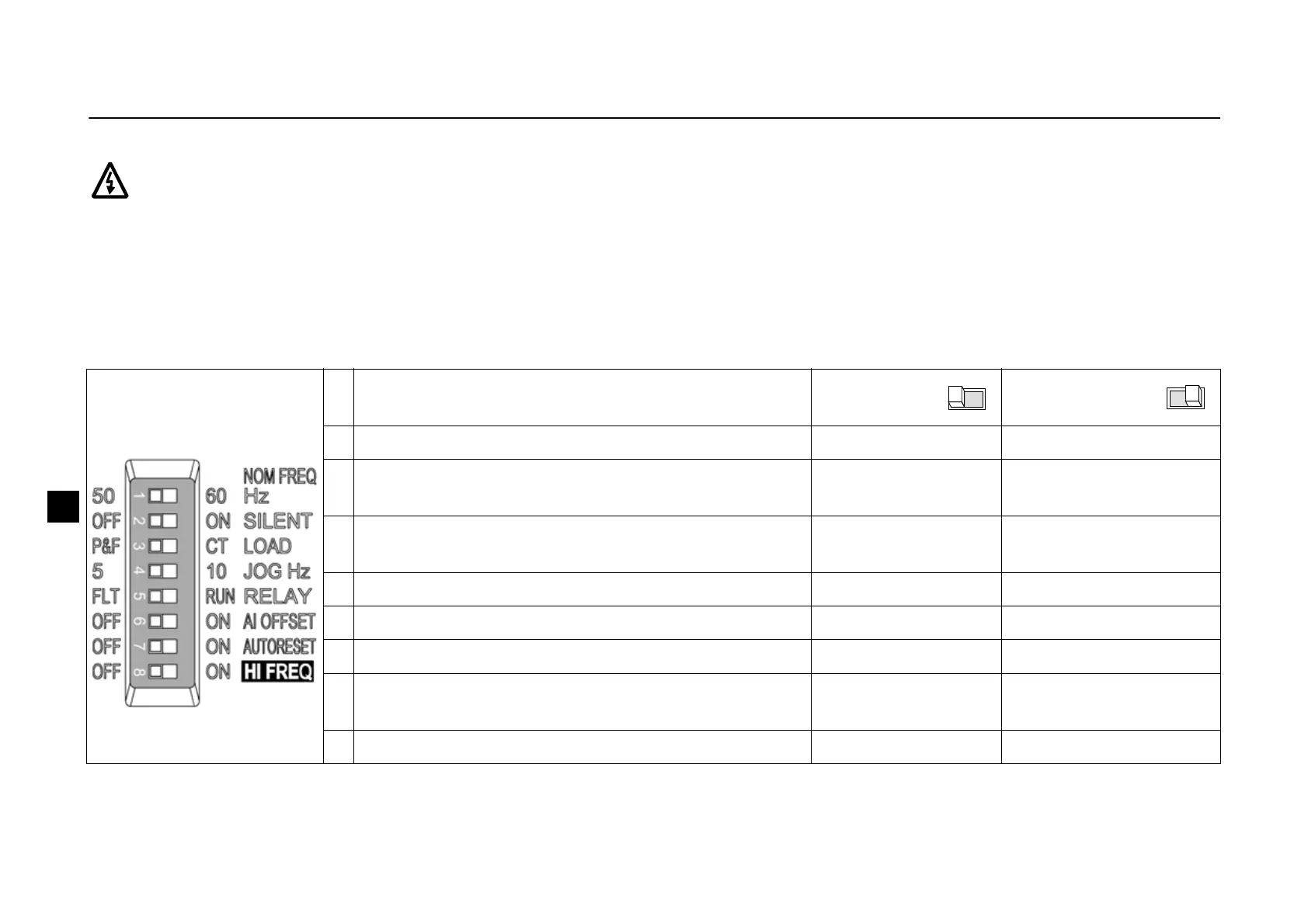

# Nome e funzione Impostazione
di default
Impostazione
alternativa
1 NOM FREQ Hz: frequenza nominale del motore 50 Hz 60 Hz
2 SILENT: livello di rumorosità del motore (frequenza
di commutazione PWM)
OFF – Normale
(5 kHz)
ON – Silenzioso
(16 kHz)
3 LOAD: tipo di coppia di carico (curva U/f) P&F – Pompa/
ventola
CT – Coppia costante
4 JOG Hz: frequenza costante per la funzione jogging 5 Hz 10 Hz
5 RELAY: funzionamento delle uscite relè FLT – Guasto RUN – Motore in marcia
6 AI OFFSET: valore minimo dell'ingresso analogico OFF – 0 mA (0 V) ON – 4 mA (2 V)
7 AUTORESET: funzione di reset automatico dei
guasti
OFF – Senza reset
automatico
ON – Con reset
automatico
8 HI FREQ: modalità ad alta frequenza OFF – Standard ON – Alta frequenza
