158 NL

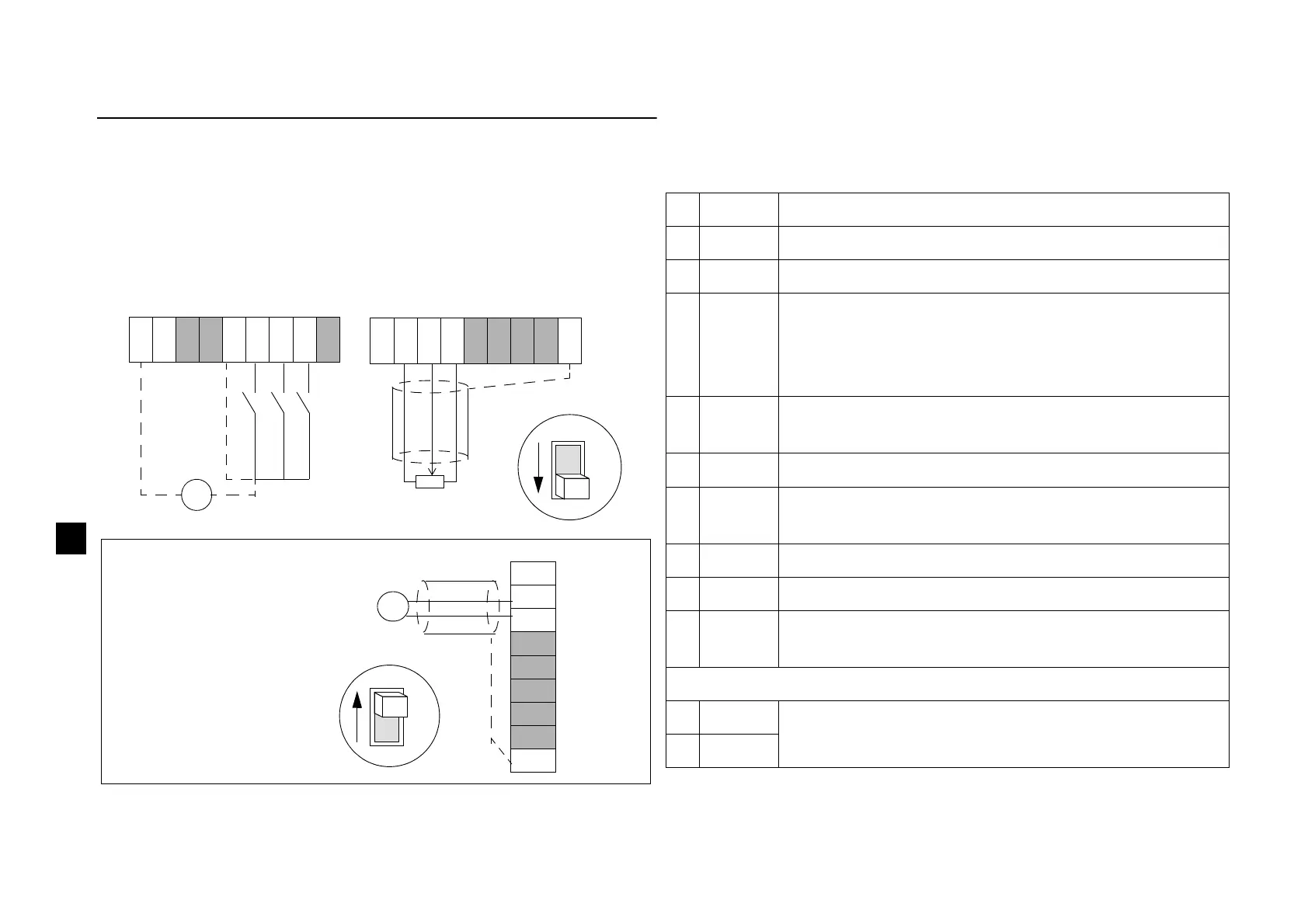

Aansluiten van de besturingsdraden
Interne (1) of externe (2) voeding kan gebruikt worden voor de
digitale ingangen. Standaard is de analoge stuurspanning
0…10 VDC. (De AI jumper moet in de spanning- ("U") stand staan).
Besturingsklemmen
• Geleider-afmeting: gevlochten 0,25…1,5 mm
2
(AWG 23 tot
AWG 16)
• Aanhaalmoment: 0,25 N·m.
1) Intern verbonden met frame (aarde) via 1 Mohm weerstand.
2) Digitale ingangs-impedantie is 1,5 kohm.
Bij gebruik van 0/4…20 mA
stroomsignaal: - Zet de AI
jumper in de stroom- ("I") stand.
- Zet de AI OFFSET switch in de
AAN-stand als 4…20 mA
stroomsignaal gewenst is.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC voeding
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Naam Beschrijving
1 COM Aarde voor digitale of analoge ingangen
1)
2 COM Aarde voor digitale of analoge ingang
1)
3 AI Analoge ingang: Toerental- (frequentie-)referentie.
0/2…10 VDC (Ri=190 kohm), of 0/4…20 mA
(Ri=100 ohm). Resolutie 0,1%, nauwkeurigheid +/-
1%.
4 +10V Referentiespanning voor analoge ingang.
Nauwkeurigheid +/-2%. Max. 10 mA.
5 +12V Hulpspanning voor digitale ingangen. Max. 30 mA.
6 START Digitale ingang 1: Start (reset de omvormer na
optreden van een fout)
2)
7 REV Digitale ingang 2: Omgekeerde draairichting
2)
8 JOG Digitale ingang 3: Activeert jog-toerental
2)
9 SCR Aarde voor signaalkabel-afscherming. Intern
verbonden met de aarde van het frame.
Relaisuitgang
1 RO1 Fout: Relais open.12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
