FR 117

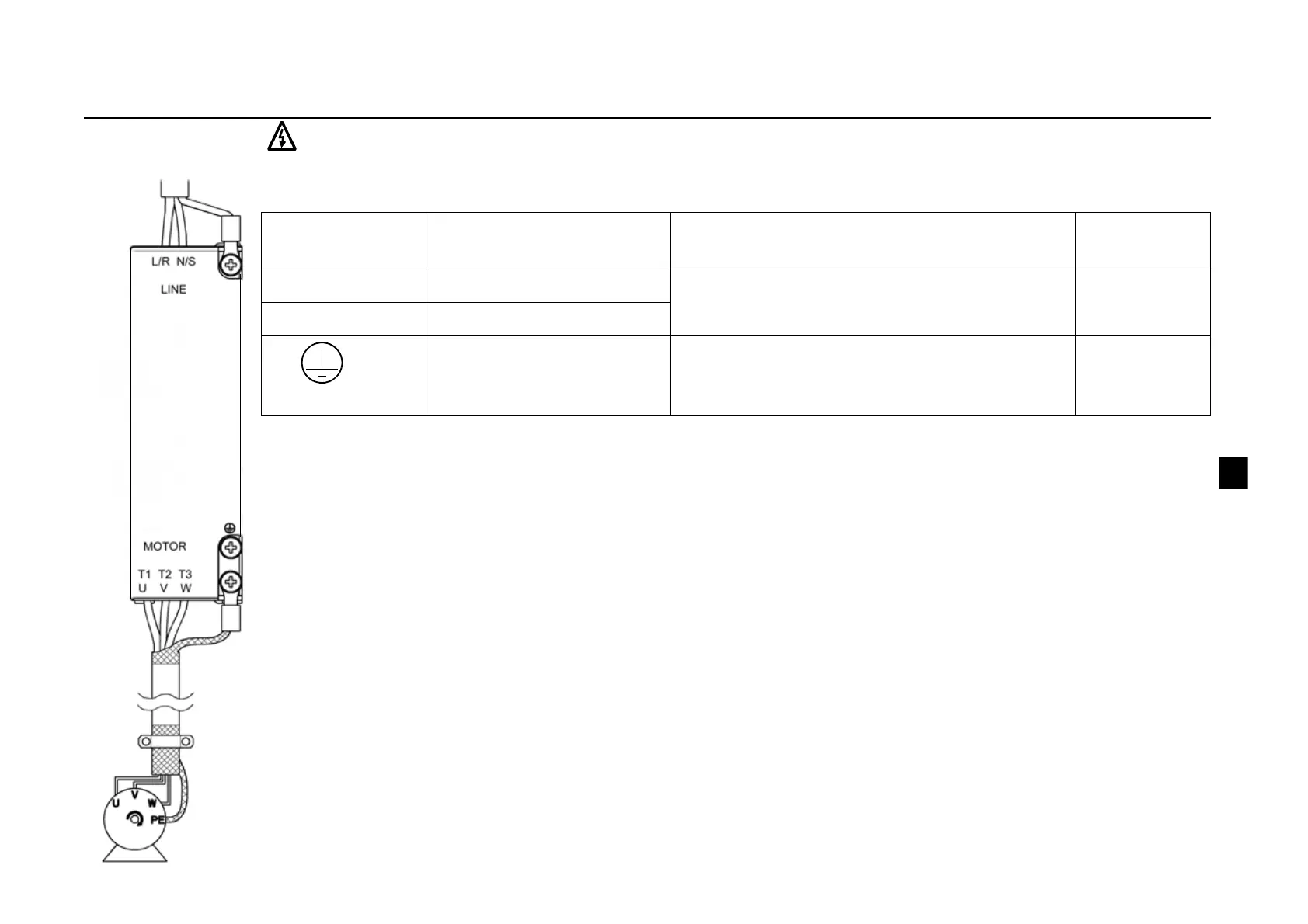

Raccordement de l’alimentation et du moteur
Attention ! Avant de procéder aux raccordements, vérifiez que le variateur est hors tension.
N.B. : Vérifiez le niveau de tension du réseau ! Si vous raccordez un ACS55 calibré pour un réseau 115 Vc.a. sur
un réseau 230 Vc.a., il sera endommagé !
Attention ! Si le radiateur n'est pas correctement mis à la terre, il y a un risque de choc électrique en cas de
contact par toucher.
N.B. : Utilisez uniquement les vis à tête universelle M4x8 fournies. La profondeur d’insertion maxi autorisée des
vis de mise à la terre est de 6mm.
Respectez la réglementation en vigueur pour les sections des câbles. Utilisez des câbles de puissance résistant à
60 °C (140 °F) ou 75 °C (167 °F) si la température ambiante est supérieure à 30 °C (86 °F). Cf. également
Consignes supplémentaires pour le câblage et la CEM page 119.
Le courant de fuite à la terre de l'ACS55 peut dépasser 3,5 mA c.a./10 mA c.c. Conformément à la norme
EN50178, l'ACS55 peut uniquement être utilisé dans une installation à poste fixe.
Fusible réseau
Pour les types de fusible conseillés, cf. Caractéristiques techniques page 122.
Moteur
Le moteur doit être un moteur asynchrone triphasé de tension nominale U
N
entre 200 et 240 V et de fréquence
nominale f
N
50 ou 60 Hz. Le courant nominal du moteur doit être inférieur ou égal au courant de sortie nominal (I
2
)
du variateur.
Si les phases sont raccordées dans l’ordre U-U, V-V et W-W et si le sens de rotation sélectionné est avant, l’arbre
moteur tourne dans le sens horaire vu côté accouplement.
Borne Description Section des conducteurs Couple de
serrage
L/R, N/S Réseau monophasé Câble à quatre conducteurs de 2,5 mm
2
maxi
(tailles A et B) ou 4 mm
2
maxi (tailles C et D)
0,5 Nm
T1/U, T2/V, T3/W Bornes moteur
PE Terre de protection
Blindage et conducteur de
protection du câble moteur
Utilisez des conducteurs cuivre multibrins. La
section du conducteur ne doit pas être
inférieure à celle du câble de puissance utilisé.
1 Nm
