ABB ACS55-01E-01A4-2

32 DA
Montage
Advarsel! Enheden opvarmes til en høj temperatur under normal drift. Sørg for tilstrækkelig køleluft under alle forhold:
- Installer altid ACS55, så køleribberne holdes lodrette.
- Sørg for tilstrækkelig plads omkring ramme A og B. Ramme C og D køles af ventilator, så de kan installeres ved siden af hinanden
uden ekstra plads mellem dem.
Installer enheden med monteringsklemme på en 35 mm DIN-skinne eller på væggen.

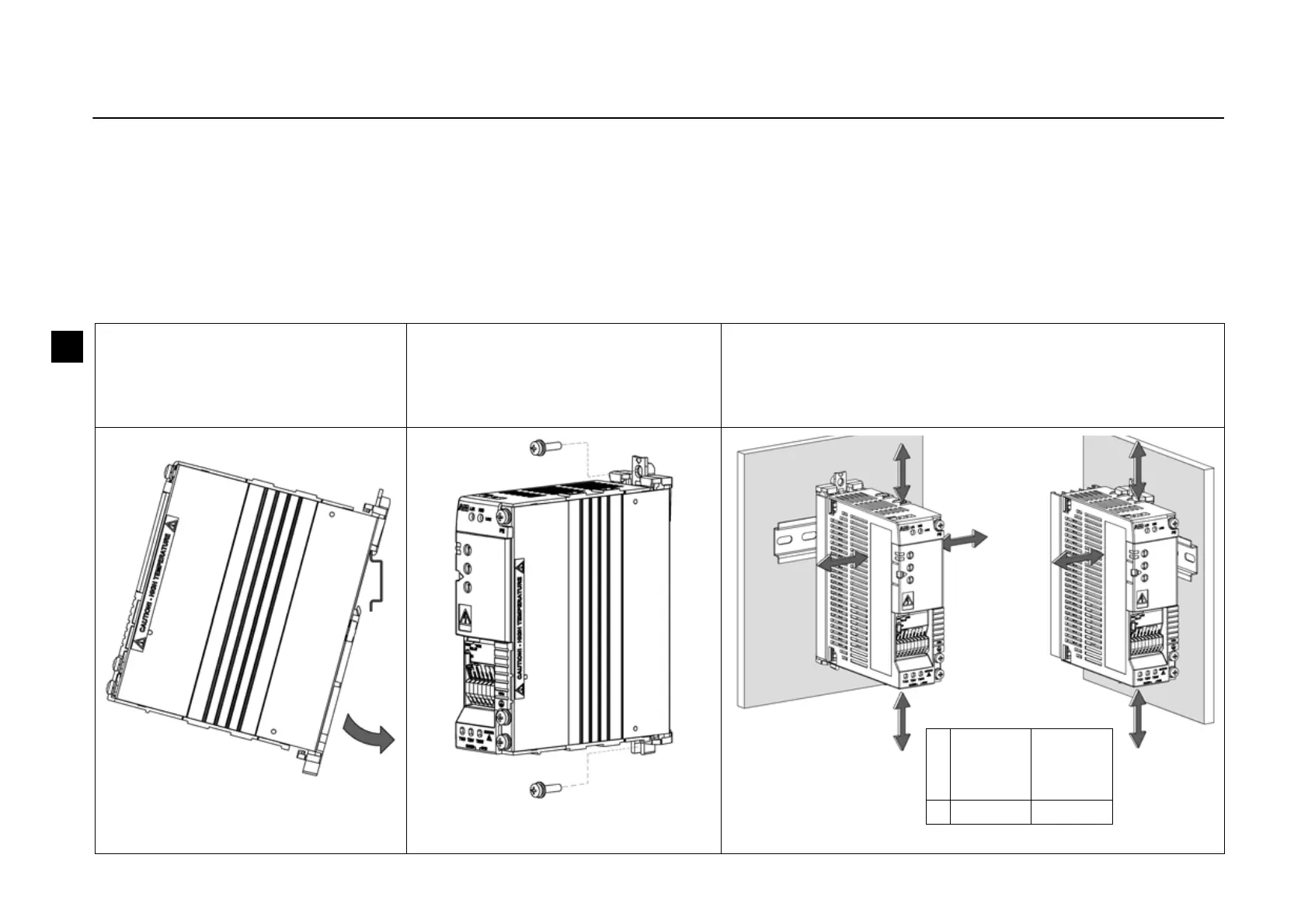

Montering på DIN-skinne
"Klik " ACS55 på skinnen. Tryk
håndtaget på monteringsklemmen
for at fjerne den.
Vægmontage
Installer enheden på væggen med
monteringsklemmen. Brug M4-
skruer.
Friafstand
Der skal altid være nok plads omkring enheden for at sikre
tilstrækkelig køling.
5 cm
(2 in.)
Ramme
A og B
cm (in.)
Ramme
C og D
cm (in.)
X 1,5 (0,6) 0 (0)
5 cm
(2 in.)
5 cm
(2 in.)
5 cm
(2 in.)
X
X
X
