ABB ACS55-01E-01A4-2

238 CN

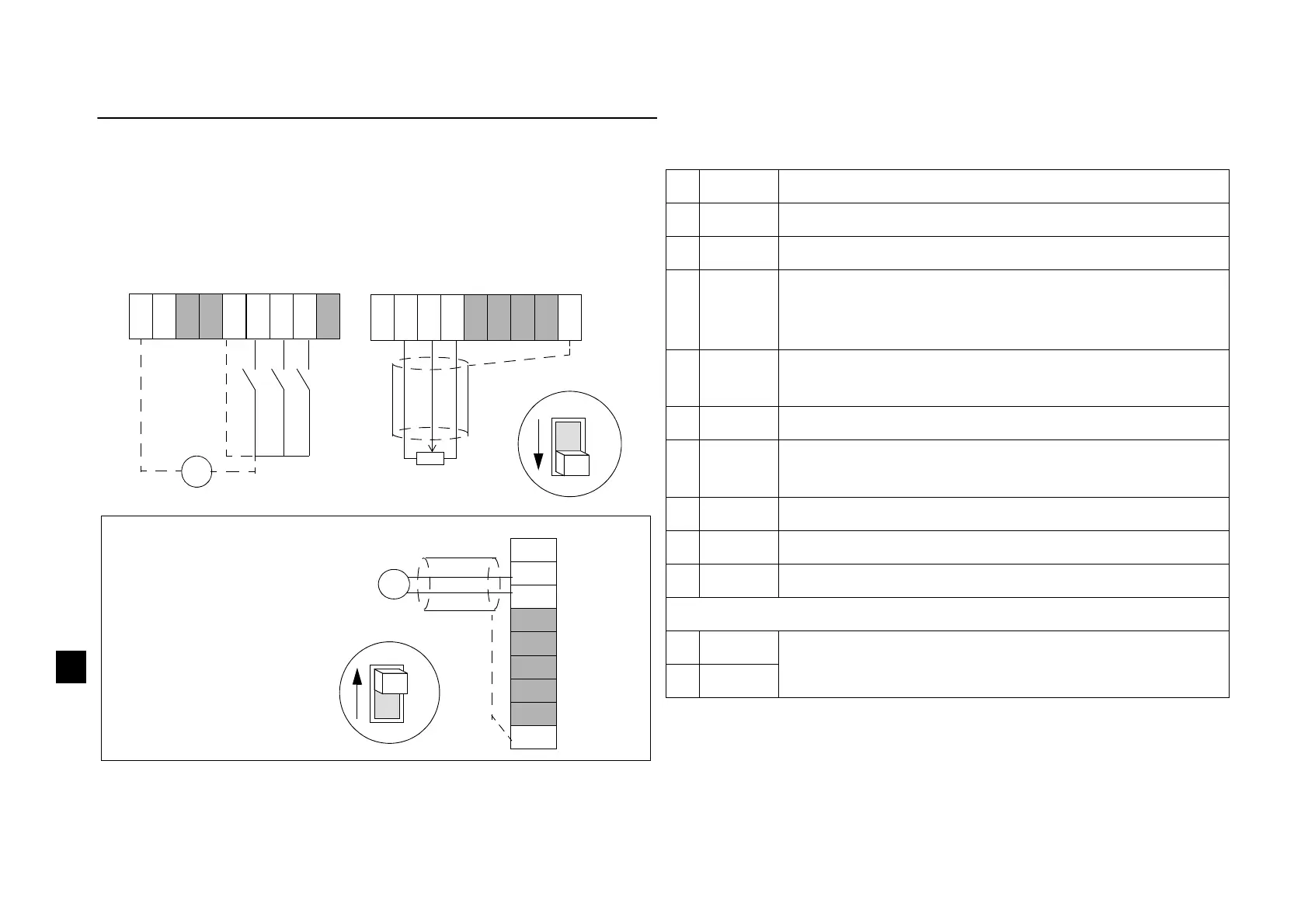

连接控制电缆
数字输入可以使用内部电源 (1) 或外部电源 (2) 。模拟控制电压默
认为 0…10 VDC。 ( 此时 AI 跳线必须设在电压位置 ("U"))。
控制信号连接端子
• 使用 0.25...1.5 mm
2
的多芯电缆 (AWG23 - AWG16)。
• 紧固扭矩： 0.25 N·m。
1)
内部通过 1 兆欧电阻接地。
2)
数字输入阻抗为 1.5 千欧。
使用 0/4…20 mA 电流信号：
- AI 跳线设在 电流位置 ("I")。
- 设置相应的 AI OFFSET 为
4…20 mA。
SCR START REV JOG
+-
2)
1)
U
I
12...24 VDC 电源
+12V COM SPEED/AI +10V COM
SCR START REV JOG +12V COM SPEED/AI +10V COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# 名称 描述
1COM 数字或模拟输入公共点
1)
2COM 数字或模拟输入公共点
1)
3AI 模拟输入： 速度 ( 频率 ) 给定。
0/2…10 VDC (Ri=190 kohm)，或 0/4…20 mA
(Ri=100 ohm)。分辨率 0.1%，精度 +/-1%。
4+10V 模拟信号电源。
精度 +/-2%，最大 10 mA。
5+12V 数字信号辅助电源，最大 30 mA。
6START数字输入 1： 起动 ( 故障时 , 该端子作为复位端子使
用 )
2)
7REV 数字输入 2： 反转
2)
8JOG 数字输入 3： 点动
2)
9SCR 导线屏蔽层连接点。
继电器输出
1RO1 故障：状态开 12 V...250 VAC / 30 VDC 10 mA...2 A
2RO2
