212 SV

Montering

Varning! Enheten når hög temperatur under normal drift. Säkerställ tillräckligt kylluftflöde under alla förhållanden:

- Installera alltid ACS55 så att kylflänsarna är vertikala.

- Lämna tillräckligt utrymme kring enheter med byggstorlek A och B. Byggstorlekarna C och D är fläktkylda och kan därför monteras i

direkt anslutning till varandra, utan fritt utrymme emellan.

Installera enheten med hjälp av medföljande fäste på en 35 mm DIN-skena eller på vägg.

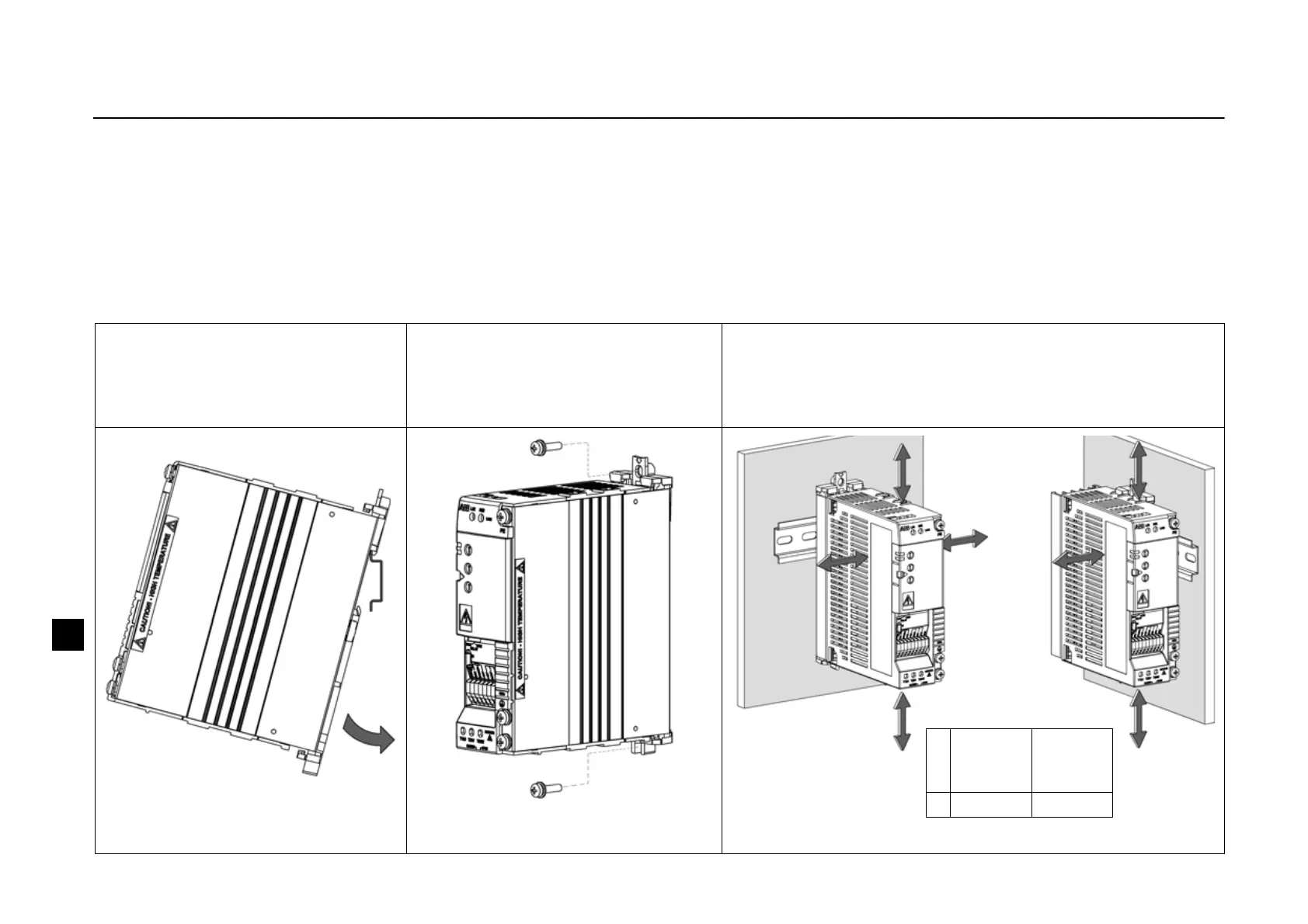

Montering på DIN-skena

"Klicka fast" ACS55 på skenan.

Tryck på armen högst upp på fästet

för att lossa enheten.

Montering på vägg

Installera enheten på vägg med

hjälp av fästet. Använd M4-skruvar.

Fritt utrymme

Lämna alltid tillräckligt mycket fritt utrymme kring enheten

för att säkerställa effektiv kylning.

5 cm

(2 tum)

Byggst.

A och B

cm (tum)

Byggst.

C och D

cm (tum)

X 1,5 (0,6) 0 (0)

5 cm

(2 tum)

5 cm

(2 tum)

5 cm

(2 tum)
