Controllo di velocità

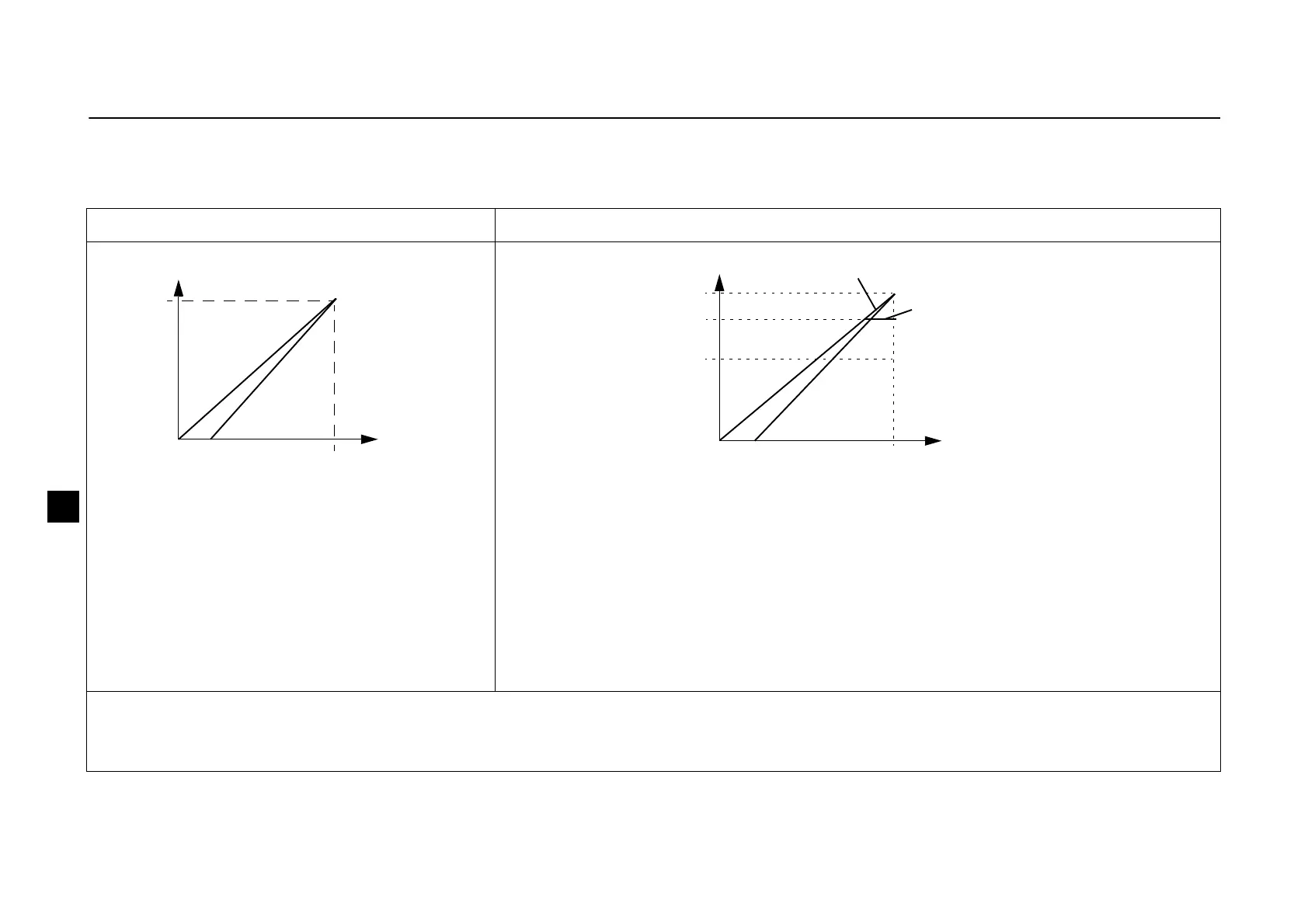

L'ingresso analogico dà il riferimento di velocità (frequenza) per l'ACS55. La corrispondenza tra l'ingresso analogico e il riferimento
dipende dalle impostazioni dei DIP switch, come illustrato sotto. La frequenza di uscita segue le variazioni del riferimento come definito
dal potenziometro ACC/DEC.
Modalità alta frequenza OFF (default) Modalità alta frequenza ON
Impostazioni DIP switch:
HI FREQ = OFF
AI OFFSET = OFF (curva a) o ON** (curva b)
MOTOR NOM FREQ = 50 o 60 Hz
Impostazioni DIP switch:
HI FREQ = ON
AI OFFSET = OFF (curva a) o ON** (curva b)
MOTOR NOM FREQ = 50 o 60 Hz
La frequenza di uscita è limitata alla frequenza
nominale selezionata per il motore.
La frequenza di uscita effettiva è limitata a un valore compreso tra f
N
e f
N
+ 70 Hz dal
potenziometro HI FREQ. Il potenziometro non influisce sull'adattamento con fattore
di scala dell'ingresso analogico.
* Utilizzare il ponticello AI per selezionare il segnale di corrente o tensione. Vedere pag. 138.
** Per proteggere il convertitore in caso di perdita del segnale dell'ingresso analogico, il convertitore scatta se il valore del segnale è
inferiore a 2 V (4 mA).
f
Ingresso*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
Ingresso*
10 V
[V, mA]
0
f
N
+ 70 Hz
riferimento frequenza
f
N
limite frequenza di uscita
2 V
4 mA
a
b
20 mA
