ABB ACS55-01E-01A4-2 User Manual

256 KR

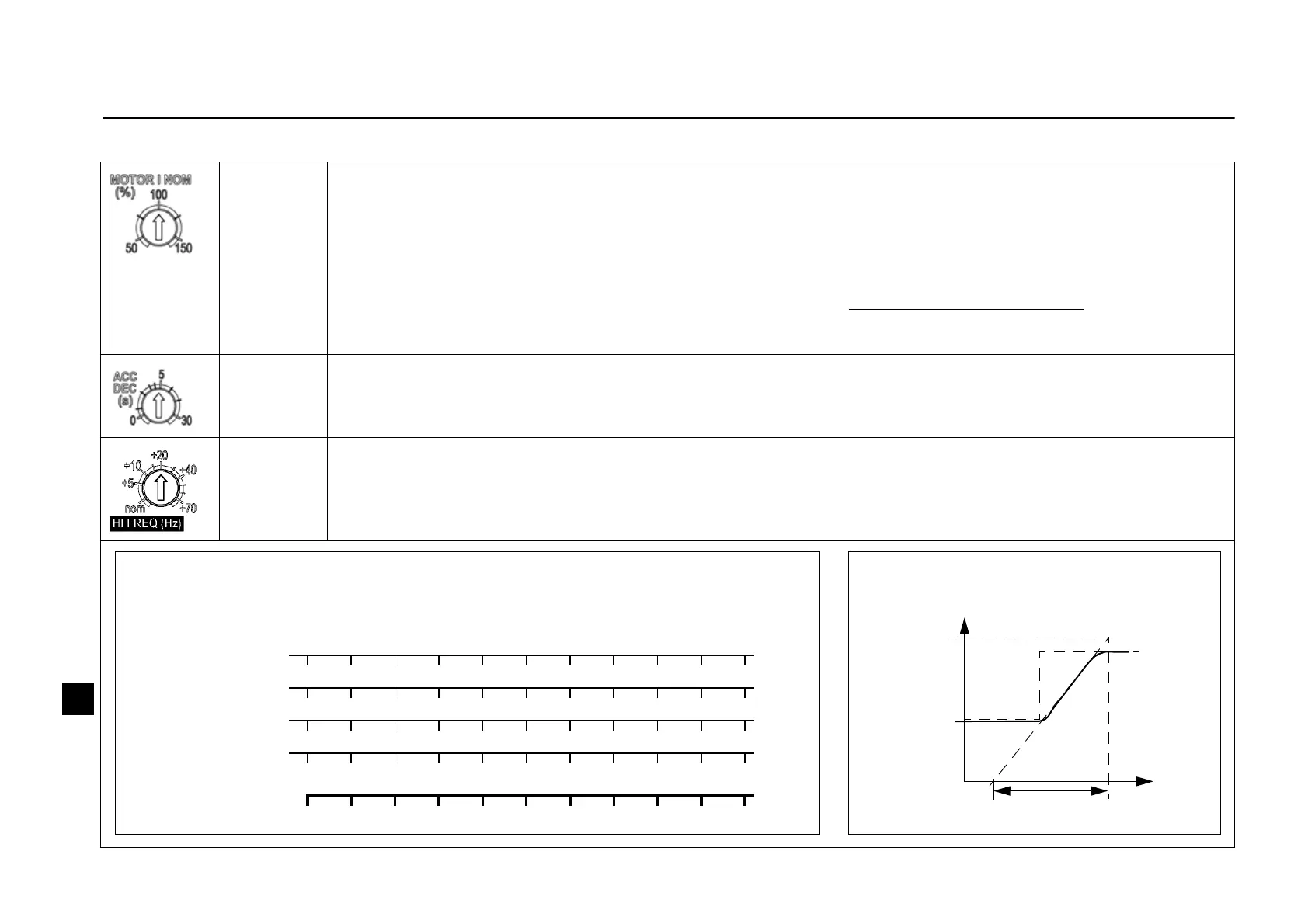

조정용 포텐션메터
조정용 포텐션메터는 스크류 드라이버를 사용하여 조정할 수 있습니다 . 초기값은 포텐션메터의 중간에 위치합니다 .
MOTOR I
NOM
MOTOR I NOM 의 값은 아래의 계산식에 따라 계산하거나 및 MOTOR I NOM 선택 챠트에서 선택할 수 있
습니다 . ACS55 는 모터의 측정 전류 및 정의된 모터의 정격 전류값을 가지고 모터의 온도를 측정합니다 .
만약 측정된 온도가 모터의 과열을 예고할 경우 드라이브는 트립됩니다 .
주 : 만약 모터 케이블이 긴 경우 , 큰 충전 전류를 함유할 수 있으므로 MOTOR I NOM 값을 높게 설정해야
합니다 .
ACC/DEC 최저 주파수에서 최고 주파수까지 가속 및 감속 시간을 초단위로 설정합니다 . ACC/DEC 시간을 길게 설정
할 수록 , ACS55 는 레퍼런스 입력에 따라 더욱 느리게 동작합니다 ..
HI FREQ 정격 주파수와 정격 주파수 + 70 Hz 사이에서 최대 출력주파수를 제한합니다 . HI FREQ DIP 스위치가 활
성화된 상태에서 포텐션메터를 사용하여 고 주파수 범위를 설정합니다 . 254 쪽의 DIP
스위치 를 참조하세
요.
MOTOR I NOM (%) =
전동기 정격 전류 [A]
ACS55 정격 전류 [A]
• 100%
ACS55-01x-
-01A4-x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-x
1,11,31,51,82,0
2,2
2,4 2,6 2,8 3,0 3,3
-04A3-x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-x
3,84,65,36,16,8
7,6
8,4 9,3 10,2 11,4
-09A8-x
4,95,96,97,88,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Ref. [%]
t
100
ACC/DEC
MOTOR I NOM 선택 챠트 ACC/DEC 시간
모터 정격 전류 (A)
